Vieno kanalo išmanusis jungiklis Shelly 1L Gen3

Išmanusis jungiklis „Shelly 1L Gen3”

„Shelly 1L Gen3” (Įrenginys) yra kompaktiškas išmanusis jungiklis, pritaikytas apšvietimui valdyti. Išskirtinis šio prietaiso bruožas yra tas, kad jo veikimui nereikia neutralaus laido. Tačiau jam reikia lygiagrečiai prie apkrovos prijungto „Shelly Bypass 1L/2L Gen3”. Apšvietimą galite patogiai valdyti mobiliuoju telefonu, planšetiniu kompiuteriu, asmeniniu kompiuteriu arba namų automatizavimo sistema.

Įrenginys gali veikti savarankiškai vietiniame „Wi-Fi” tinkle arba gali būti integruotas į debesijos namų automatizavimo paslaugas. Jei „Shelly 1L Gen3” prijungtas prie „Wi-Fi” maršruto parinktuvo ir interneto, naudotojai gali jį pasiekti, valdyti ir stebėti iš bet kurios vietos.

Sukurtas atsižvelgiant į pritaikymo galimybes, „Shelly 1L Gen3” yra suprojektuotas taip, kad puikiai tilptų standartinėse elektros sieninėse dėžutėse, būtų nepastebimai pastatytas už šviesos jungiklių ar kitose vietose, kur vietos gali būti ribojančiu veiksniu. Papildomas privalumas – integruota žiniatinklio sąsaja, leidžianti naudotojams ne tik stebėti ir valdyti apšvietimą, bet ir lengvai koreguoti įrenginio nustatymus.

Šis įrenginys yra paruoštas „Matter”, šią funkciją galima pridėti atnaujinus programinę įrangą.

Pagrindinės funkcijos

• Tinkamas montuoti papildomai! Nereikia nulinio laido. Šviesą ar kitus prietaisus galite maitinti ir valdyti naudodami tik gyvąjį laidą, nereikia prie prietaiso jungti nulinio laido.

• Minimalus lemputės galingumas. Įrenginys reikalauja, kad šalia lemputės būtų sumontuotas „Bypass 1L/2L Gen3”, tačiau jis leidžia valdyti didesnes nei 5 W lemputes.

• Wi-Fi ryšys: Shelly 1L Gen3 jungiasi prie jūsų namų Wi-Fi tinklo, todėl galite jį valdyti nuotoliniu būdu naudodami Shelly mobiliąją programėlę arba kitas išmaniųjų namų platformas.

• Dėl nuotolinio valdymo: Galite nuotoliniu būdu valdyti prijungtą įrenginį ar prietaisą iš bet kurios vietos, kurioje yra interneto ryšys, naudodami „Shelly” programėlę išmaniajame telefone ar planšetiniame kompiuteryje.

• Valdymas balsu: Jei integruota su balso asistentais, tokiais kaip „Amazon Alexa” ar „Google Assistant”, prietaisą galite valdyti balso komandomis.

• Rengimas ir automatizavimas: Shelly 1L Gen3 palaiko planavimą ir automatizavimą, todėl galite nustatyti laikmačius ir sukurti prijungtų prietaisų procedūras. Pavyzdžiui, galite suplanuoti, kad šviesos įsijungtų ir išsijungtų tam tikru laiku.

• Suderinamumas:

  • Ji sukurta ir išbandyta taip, kad būtų užtikrintas suderinamumas su įvairiais šviestuvais.

  • Sukurtas veikti su plačiu įtampos diapazonu – 220-240 V AC

• Kompaktiškas dizainas: Shelly 1L Gen3 yra kompaktiško dizaino, todėl jį galima montuoti į elektros dėžutes arba už jungiklių neužimant daug vietos.

• Apsauga: Vidinis temperatūros jutiklis apsaugo nuo perkaitimo

• Lokali ir nuotolinė prieiga: Įrenginius galite valdyti tiek lokaliai, kai esate prisijungę prie to paties „Wi-Fi” tinklo, tiek nuotoliniu būdu, kai’esate toli nuo namų.

• OTA atnaujinimai:  „Shelly” įrenginiai dažnai gauna OTA (over-the-air) programinės įrangos atnaujinimus, kad būtų patobulintas funkcionalumas ir saugumas.

• Suderinamumas su išmaniųjų namų ekosistemomis: Shelly 1L Gen3 gali būti suderinamas su įvairiomis išmaniųjų namų ekosistemomis ir platformomis, tokiomis kaip MQTT, „Home Assistant” ir kitomis, todėl yra universalus pasirinkimas kuriant išmaniuosius namus.

• Naujos funkcijos, palyginti su senuoju „Shelly 1L”: Visos su naujaisiais „Shelly” įrenginiais pasirodžiusios naujos funkcijos – scenarijų palaikymas, HTTPS, MQTTS, įeinantys ir išeinantys žiniatinklio lizdai.

Pagrindinės programos

• Gyvenamosios patalpos

• MDU (Daugiabučiai – butai, kondominiumai, viešbučiai ir t. t.)

• Lengvoji komercija (nedideli biurų pastatai, nedideli mažmeninės prekybos/restoranai/ degalinės ir t. t.)

• Vyriausybinės ir savivaldybių institucijos

• Universitetas/kolegija

Įtraukos

Amazon Alexa palaikomos galimybės

• Perjungimo valdiklis

„Google Smart Home” palaikomi bruožai

• Įjungta Išjungta

„Samsung SmartThings” palaikomos galimybės

• Perjungiklis

Supaprastinta vidaus schema

Įrenginio elektrinės sąsajos

Įvestys

• 1 jungiklio/mygtuko įvestis ant varžtinio gnybto: S

• 1 maitinimo šaltinio įvestis ant varžtinio gnybto: L

Išėjimai

• 1 jungiklio / mygtuko signalo išvestis ant varžtinio gnybto: Sx

• 1 relės išvestis ant varžtinio gnybto: O

Prijungimas

• Wi-Fi

• Bluetooth

Apsaugos funkcija

• Apsauga nuo perkaitimo

Palaikomi apkrovos tipai

• Žibalinės lemputės*

• LED lemputės*

* be žeminančio transformatoriaus žemesnės įtampos šviestuvams

Vartotojo sąsaja

Įėjimai

• Vienas (valdymo) mygtukas

  • Paspauskite ir palaikykite 5 sekundes, kad įjungtumėte įrenginio prieigos tašką ir „Bluetooth” ryšį.

  • Spauskite ir palaikykite 10 sekundžių, jei norite atstatyti įrenginio gamyklinius parametrus.

Išvestys

• LED (vienspalvė) indikacija

  • AP (prieigos taškas) įjungtas ir „Wi-Fi” išjungtas:
    1 sekundė ĮJUNGTA / 1 sekundė IŠJUNGTA

  • „Wi-Fi” įjungtas, bet neprijungtas prie „Wi-Fi” tinklo:
    1 sekundė ĮJUNGTA / 3 sekundės Išjungta

  • Prisijungta prie „Wi-Fi” tinklo:
    Nuolat ĮJUNGTA

  • „Cloud” įjungtas, bet neprijungtas:
    1 sekundė ĮJUNGTA /5 sekundės IŠJUNGTA

  • Prisijungta prie „Shelly Cloud”:
    Nuolat ĮJUNGTA

  • OTA (Over the Air Update):
    ½ sekundę ĮJUNGTA / ½ sekundę IšJUNGTA

  • Mygtukas nuspaustas ir laikomas 5 sekundes:
    ½ sekundė ĮJUNGTA / ½ sekundė IšJUNGTA

  • Mygtuko paspaudimai ir laikymas 10 sekundžių:
    ¼ sekundė ĮJUNGTA / ¼ sekundė IšJUNGTA

Pateiktas sąrašas pradedamas nuo pradinės įrenginio būsenos ir mažiausio prioriteto. Kiekviena kita būsena panaikina ankstesnę.

Specifikacijos

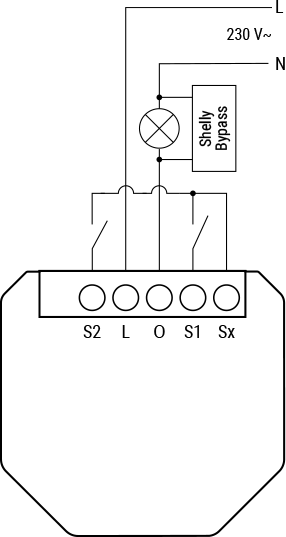

Pagrindinė laidų schema

Legenda
