SSR priedas Shelly (priedas, skirtas „The Pill by Shelly“)
0,00€(Kaina be PVM)0,00€(Kaina su PVM) su PVM
SSR papildinys

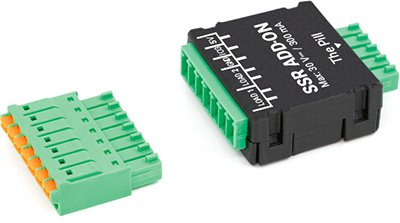

Įrenginio vaizdas (-ai)
Trumpas aprašymas
Dviejų kanalų nuolatinės srovės apkrovų iki 30 V valdymas.
Valdo dvi nepriklausomas nuolatinės srovės apkrovas iki 30 V/300 mA kiekviename kanale, naudodamas galvaniškai atskirtas kietojo kūno reles, kad būtų patogiau naudoti.
Reikia: 5 kontaktų papildymo, kad būtų galima prijungti prie "The Pill"
Pagrindinė funkcija
Izoliuoti ir valdyti nuolatinės srovės apkrovas: Naudojamas dviem atskiroms nuolatinės srovės apkrovoms, kurių kiekviena gali būti ne didesnė kaip 30 V / 300 mA, valdyti
Įrenginio elektrinės sąsajos
Įėjimai
1 konfigūruojamas skaitmeninis įėjimas/išėjimas (loginio lygio 3,3 V) – IO3
Išėjimai
2 bepotencialiai kontaktų kietojo kūno reliniai išėjimai – LOAD1 ir LOAD2
Mokėjimas
Vieninteliai maitinimo gnybtai – 5 V, GND
Papildoma sąsaja
Sąsajų jungtis 5 galūnių priedėliui prijungti prie "The Pill"
Detalus įėjimų ir išėjimų aprašymas
Opens image in full screenOpen
Padidina lentelę atverdamas ją viso ekrano dialogo langeOpen
|
ĮKROVIMAS1 |
1 kanalo išvestis |
max. 30 V⎓ / 300 mA |
|
ĮTEKLIUS2 |
2 kanalo išvestis |
max. 30 V⎓ / 300 mA |
|
GND |
Ground |
Prijungtų jutiklių arba maitinimo šaltinio atraminis įžeminimas |
|
IO3 |
Įvestis/išvestis (loginio lygio 3,3 V) |
Konfigūruojama: Skaitmeninis įėjimas arba skaitmeninis išėjimas |
|
5V |
5V maitinimas |
Prijungto periferinio įrenginio maitinimo išvestis arba 5 V maitinimas "The Pill" |
Specifikacijos
Lentelė padidinama atidarant ją viso ekrano dialogo langeAtidaryti
|
Fizinis |
|
|
Dydis (VxŠxG): |
36 mm x 31 mm x 11,5 mm |
|
Svoris: |
12 g |
|
Kriauklės spalva: |
Juoda |
|
Aplinkosauginis |
|
|
Ambientinė darbo temperatūra: |
0-40 laipsnių C / 32-105 laipsnių F |
|
Sandėliavimo temperatūra: |
20°C iki 40°C / -5°F iki 105°F |
|
Drėgmė: |
30-70 % RH |
|
Maksimalus aukštis: |
2000 m / 6562 pėdų |
|
Elektrinė |
|
|
Elektros energijos suvartojimas: |
< 0,6 W |
|
Didžiausia perjungimo įtampa: |
30 V⎓ |
|
Didžiausia perjungimo srovė: |
300 mA |
Pagrindinės laidų schemos
Atverti vaizdą per visą ekranąAtverti
