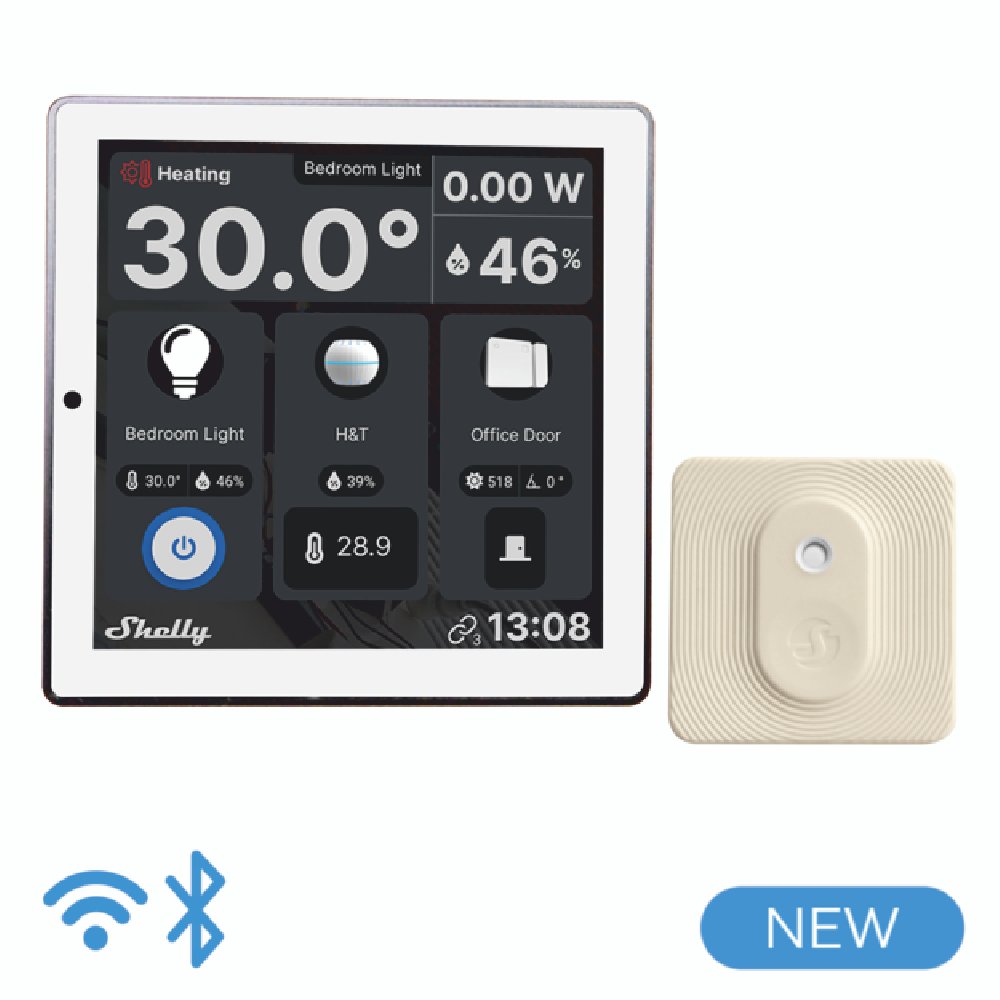

Sieninis ekranas "Shelly"

Įrenginio identifikavimas

• Įrenginio pavadinimas: Shelly Wall Display

• Įrenginio modelis: SAWD1

Trumpas aprašymas

"Shelly Wall Display" (toliau – Įrenginys) yra išmanusis namų valdymo skydelis su 4” spalvų ekranu ir apkrovos grandinės perjungimo funkcija.

Pagrindinės funkcijos

• Lietuviams lietimui jautrus 4” spalvų ekranas

• Lengva navigacija ir pritaikomas pagrindinis ekranas

• Integruota relė prietaisų valdymui

• Integruoti temperatūros, drėgmės ir šviesos jutikliai

• Visų kambaryje esančių prietaisų energijos suvartojimo stebėjimas "Shelly Smart Control" paskyroje

Pagrindinės programos

• Gyvenamosios patalpos

• MDU (Daugiabučiai – butai, kondominiumai, viešbučiai ir t. t.)

• Lengvoji komercija (nedideli biurų pastatai, nedideli mažmeninės prekybos/restoranai/ degalinės ir t. t.)

• Vyriausybinės ir savivaldybių institucijos

• Universitetas/kolegija

Įtraukos

N/A

Supaprastintos vidaus schemos

Įrenginio elektrinės sąsajos

Įvestys

• 1 jungiklio/mygtuko įvestis su sraigtiniu gnybtu

• 2 maitinimo šaltinio įėjimai ant varžtinių gnybtų: N ir L

Išėjimai

• 1 relinė išvestis su galios matavimu ant varžtinio gnybto

Sujungiamumas

• Wi-Fi

• Bluetooth

Saugumo funkcijos

N/A

Palaikomi apkrovos tipai

• Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)

• Kondensaciniai (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)

• Induktyvinis su RC snubberiu (LED šviesos diodų tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai, skalbimo mašinos, džiovyklės)

Vartotojo sąsaja

Lietuviui jautrus 4” spalvų ekranas su visiškai pritaikomu išdėstymu ir šiomis nuorodomis:

Specifikacijos

Pagrindinės laidų schemos

Legenda

Shelly BLU H&T

Įrenginio vaizdas

Įrenginio identifikavimas

• Įrenginio pavadinimas: Shelly BLU H&T

• Įrenginio modelis: SBHT-003C

• Įrenginio "Bluetooth" ID: 0x0003

Trumpas aprašymas

Shelly BLU H&T (Įrenginys) yra išmanusis "Bluetooth" drėgmės ir temperatūros jutiklis, pasižymintis ilga baterijos veikimo trukme.

Pagrindinės funkcijos

• Didelis akumuliatoriaus veikimo laikas

• Vaiko temperatūros ir drėgmės ataskaitų teikimas

• Atsparus purslams ir dulkėms

• Kompaktiškas dydis

Panaudojimo atvejai

• Klimato kontrolė: Reguliuokite šildymo, vėdinimo ir oro kondicionavimo sistemą pagal esamą temperatūrą ir drėgmės lygį, kad palaikytumėte komfortišką patalpų aplinką.

• Apsaugokite nuo pelėsio ir grybelio: Stebėkite drėgmės lygį, kad užkirstumėte kelią pelėsio ir grybelio atsiradimui tokiose patalpose kaip rūsiai ir vonios kambariai. Prireikus "Shelly BLU H&T" gali įjungti vėdinimo arba oro sausinimo įrenginius.

• Įspėjimai ir pranešimai: Gaukite įspėjimus ar pranešimus, kai temperatūra ar drėgmė pasiekia iš anksto nustatytas ribines vertes, ir užkirskite kelią tokioms problemoms kaip užšalę vamzdžiai šaltuoju metų laiku ar per didelė drėgmė.

• Šiltnamio sąlygų optimizavimas: Optimizuokite sąlygas šiltnamio augalams, reguliuodami laistymo sistemas ir vėdinimą pagal drėgmės ir temperatūros lygį.

• Saugumo didinimas: Padidinkite savo namų apsaugą, nustatydami neįprastus temperatūros pokyčius, kurie gali reikšti gaisrą ar potvynį.

• Įrenginių valdymas: Reguliuokite oro sausintuvų, drėkintuvų ir ventiliatorių veikimą pagal esamas temperatūros ir drėgmės sąlygas.

Sujungiamumas

• Bluetooth

Vartotojo sąsaja

Įvestys

• Vienas mygtukas

  • Trumpai paspauskite, kad gautumėte šiuo metu išmatuotą aplinkos temperatūrą °C ir santykinę oro drėgmę procentais, taip pat įvykį, įvykusį paspaudus mygtuką.

  • Paspauskite ir palaikykite 10 s, kad susietumėte "ShellyBLU H&T" su kitu "Bluetooth" įrenginiu.

  • Spauskite ir palaikykite 30 sek. norėdami atstatyti gamyklinius nustatymus (galima tik netrukus po baterijos įdėjimo)

    .

Specifikacijos
