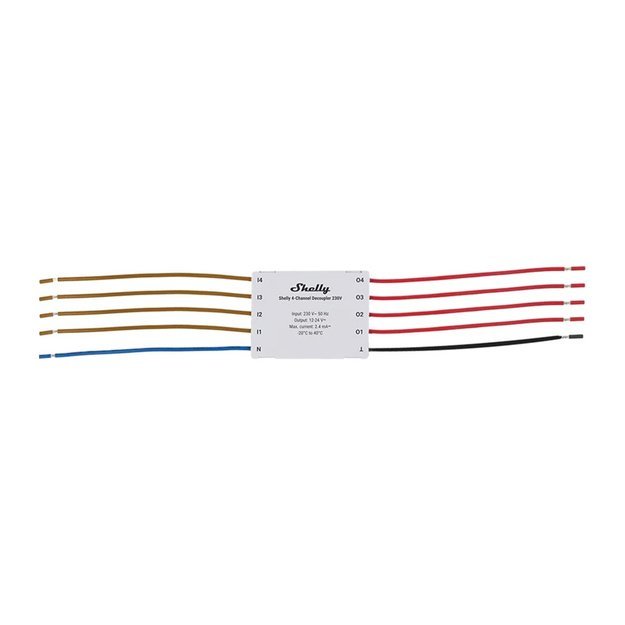

Shelly 4 kanalų atskyrimo modulis 230 V

7,64€(Kaina be PVM)9,24€(Kaina su PVM) su PVM

Liko tik

Gamintojas: Shelly Group SKU: 3800238072124
Kategorijos: ,
Žymos: ,

Shelly 4 kanalų atskyrimo modulis 230 V

Vykdo nuolatinės srovės įėjimų įjungimą kintamosios srovės signalu. Idealiai tinka nuolatinės srovės apkrovoms izoliuoti ir valdyti naudojant esamus kintamosios srovės jungiklius.

Suderinamas su: Su „Shelly Plus RGBWW PM”, „Shelly Pro RGBWW PM”, „Shelly Plus Uni”, „Shelly Plus Add-On”

Pagrindinės funkcijos

  • AC į DC signalo keitimas: Įjungia nuolatinės srovės įėjimus, naudodami standartinius kintamosios srovės signalus, kad užtikrintų saugų ir patikimą veikimą.

  • Izoliuoja ir valdo nuolatinės srovės apkrovas: Apsaugo prijungtus išmaniuosius įrenginius, nes izoliuoja aukštos įtampos kintamąją srovę nuo jų nuolatinės srovės įėjimų.

  • Suderinamas su keliais įrenginiais: veikia su „Shelly Plus RGBWW PM”, „Shelly Pro RGBWW PM”, „Shelly Plus Uni” ir „Shelly Plus Add-On”

    .

  • Palaiko specializuotus jungiklius: Sukurta naudoti su išoriniais ir specializuotais valdymo mechanizmais, tokiais kaip mygtukai, relės ir potenciometrai.




Trumpas aprašymas

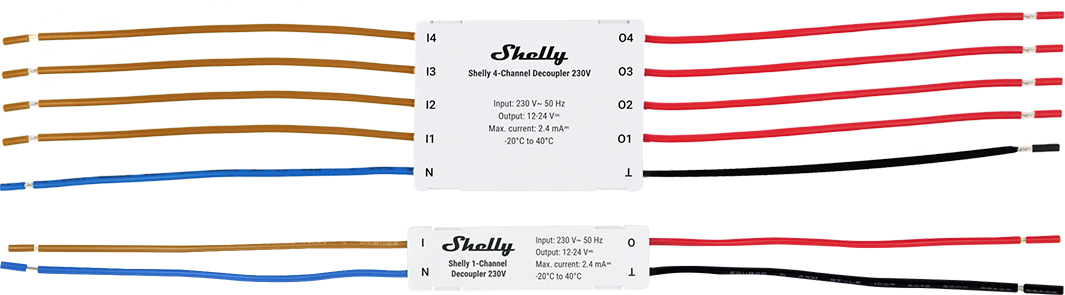

„Shelly” 1 kanalo atskyriklis 230V / „Shelly” 4 kanalų atskyriklis 230V tai elektroninis komponentas, kuris sujungia dvi atskiras elektros grandines (kintamosios srovės į nuolatinę srovę) šviesai jautria optine sąsaja (oktoelementu). Jis skirtas naudoti su „Shelly Plus Uni”, „Plus Add-on”, „Plus RGBW PM” ir „Pro RGBW PM” įrenginiais bei įvairiais valdikliais, pavyzdžiui, jungikliais ir mygtukais. Juo galima perjungti nuolatinės srovės įėjimus naudojant kintamosios srovės maitinimą.

Pagrindinės funkcijos

  • Izoliuoti ir valdyti nuolatinės srovės apkrovas: Panaudokite esamą kintamąją srovę nuolatinės srovės prietaisų įėjimams įjungti. Tinka modernizuoti, išoriniams / specializuotiems jungikliams.

Panaudojimo atvejai

  • Trečiųjų šalių jutiklių prijungimas: Prijungti trečiųjų šalių jutiklius, kuriems reikalingi/veikia kintamosios srovės ir nuolatinės srovės įėjimai, pavyzdžiui, PIR, mikrobangų, šviesos kontrolės, infraraudonųjų spindulių judesio, rankų bangų jutikliai.

Supaprastinta vidinė schema

AC-DC įvesties adapterio vidinė-schema.png

Įrenginio elektrinės sąsajos

Šešėlinis 1 kanalo 230V atšakotuvas



Įėjimai

  • 2 linijiniai įėjimai ant kabelių: 1 L ir 1 N

Išėjimai

  • 2 linijiniai išėjimai ant kabelių: 4 Ʇ ir 4 +

„Shelly” 4 kanalų 230V atšakotuvas



Įėjimai

  • 2 linijiniai įėjimai ant kabelių: 1 L ir 1 N

Išėjimai

  • 4 linijiniai išėjimai ant kabelių: 4 Ʇ ir 4 +

Palaikomi „Shelly” įrenginiai

  • Shelly Plus RGBW PM

  • Shelly Plus priedas

  • Shelly Plus Uni

  • Shelly Pro RGBWW PM

Specifikacijos

Fizinis

Dydis (VxŠxG):

  • 48x13x7 mm / 1,89×0,51×0,27 colio („Shelly” 1 kanalo dekompresoriai)

  • 44x34x7 mm / 1,73×1,34×0,27 colio (Shelly 4 kanalų dekompresoriai)

Svoris:

  • 14 g / 0,49 oz („Shelly” 1 kanalo dekompresoriai)

  • 25 g / 0,88 oz („Shelly” 4 kanalų dekompresoriai)

Kriauklės spalva:

  • Balta („Shelly” 1 kanalo atskyriklis 230V, „Shelly” 4 kanalų atskyriklis 230V)

  • Juodos spalvos („Shelly” 1 kanalo dekoderis 120V, „Shelly” 4 kanalų dekoderis 120V)

Kabelio ilgis:

80 mm

Nukirptas ilgis:

5 mm

Laidų spalvos:

  • Ruda (I), mėlyna (N), raudona (O), juoda (Ʇ) („Shelly” 1 kanalo atšakotuvai)

  • Ruda (I1-I4), mėlyna (N), raudona (O1-O4), juoda (Ʇ) („Shelly” 4 kanalų atskyrikliai)

Aplinkosauginis

Ambientinė darbo temperatūra:

0-40 laipsnių C / 32-104 laipsnių F

Sandėliavimo temperatūra:

20°C iki 40°C / -5°F iki 105°F

Drėgmė:

30-70 % RH

Maksimalus aukštis:

2000 m / 6562 pėdų

Elektrinė

Elektros energijos suvartojimas:

< 0,6 W

Įvestis:

  • 120 V~ 60 Hz („Shelly” 1 kanalo atskyriklis 120 V, „Shelly” 4 kanalų atskyriklis 120 V)

  • 230V~ 50 Hz („Shelly” 1 kanalo dekoderis 230V, „Shelly” 4 kanalų dekoderis 230V)

Didžiausia išėjimo srovė:

2,4 mA⎓

Pagrindinės laidų schemos





Plus RGBW PM su atskyrikliu 230V laidų schema.png





Plius papildymas su atskyrikliu 230V-laidų schema.png

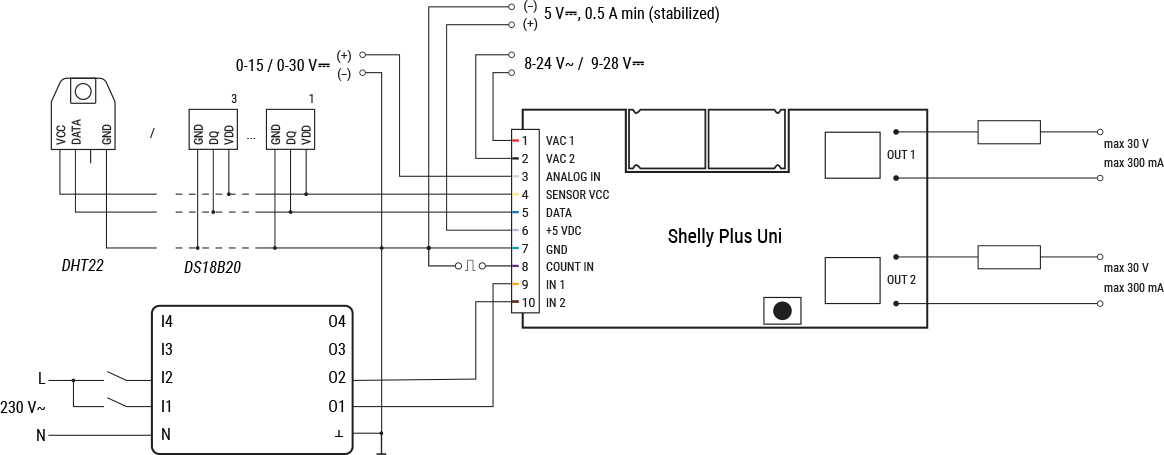

Plus Uni su atskyrikliu 230V-laidų schema.png

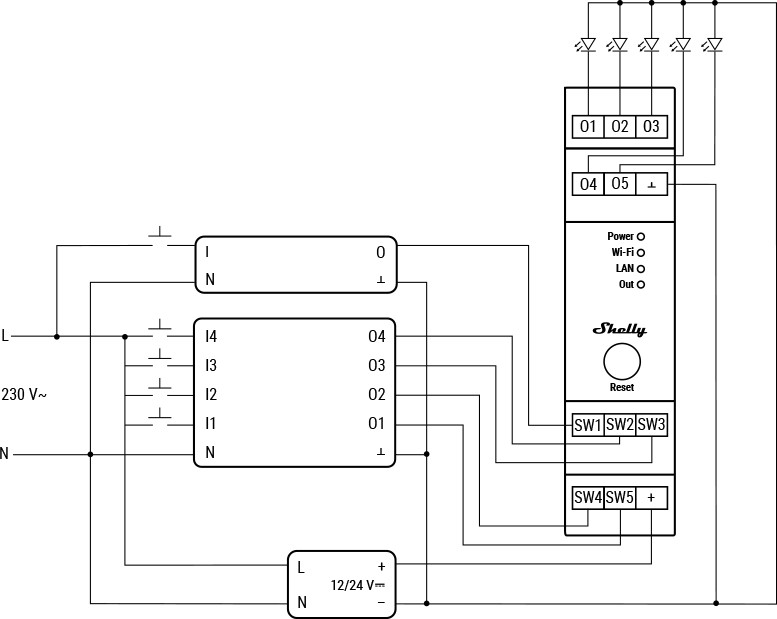

Pro RGBWW PM su atskyrikliu 230V laidų schema.png





Terminalai

Laidai

Shelly Plus RGBW PM gnybtai

„Shelly” 1 kanalo atskyriklis 230V / 4 kanalų atskyriklis 230V laidai

I1, I2, I3, I4:

Įvesties gnybtai

I:

Antrinės srovės įvesties laidas („Shelly” 1 kanalo 230V atskyriklis)

⊥:

12/24 ⎓ įžeminimo gnybtas

I1, I2, I3, I4:

Antrinės srovės įvesties laidai („Shelly” 4 kanalų 230V atskyriklis)

„Shelly Plus” papildomi gnybtai

O:

DK išėjimo laidas („Shelly” 1 kanalo atskyriklis 230 V)

Skaitmeninis įėjimas:

Skaitmeninis įvesties terminalas

O1, O2, O3, O4:

Vienodos srovės išvesties laidai („Shelly” 4 kanalų atjungiklis 230 V)

GND:

12/24 ⎓ įžeminimo gnybtas

N:

Neutralus laidas

„Shelly Plus Uni” gnybtai

Ʇ:

12/24 ⎓ įžeminimo laidas

IN1, IN2:

Skaitmeniniai įvesties gnybtai

Elektros tinklo laidai

GND:

12/24 ⎓ įžeminimo gnybtas

L:

Gyvasis laidas (230 V~)

„Shelly Pro RGBWW PM” gnybtai

N:

Neutralus laidas

SW1, SW2, SW3, SW4, SW5:

Įvesties gnybtai





⊥:

12/24 ⎓ įžeminimo gnybtas




Svoris 0,0300 kg
Išmatavimai 0,007 × 0,034 × 0,044 cm
