LED juostos valdiklis Shelly Plus RGBW PM

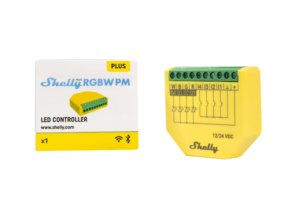

Shelly Plus RGBW PM

Kompaktiškas ir universalus RGBW valdiklis, skirtas be vargo valdyti bet kokias LED juosteles. Palaiko RGBW, RGB ir šviesos profilius.

Pagrindinės funkcijos

• Palaiko bet kokias 12V arba 24V nuolatinės srovės baltas (arba spalvotas), RGB, RGBW LED juosteles

• Galios matavimas

• 3 apšvietimo profiliai lengvam pritaikymui

• Reguliuojama perėjimo trukmė & amp; išnykimo greitis, taip pat min/max ryškumas

• Nepriklausomas RGB ir baltos spalvos valdymas: Spalvų ryškumą ir baltos spalvos ryškumą dabar galima valdyti nepriklausomai, didinant / mažinant ryškumą

• Nakties režimas

• Apsauga nuo viršįtampių

• Wi-Fi diapazono plėstuvas ir BLE šliuzas

• Itin greitas procesorius, užtikrinantis greitą reakciją – ESP32

• Palaiko scenarijus, webhooks, MQTT, WebSocket, HTTPS, UDP, TLS ir pasirinktinius sertifikatus

• Nereikia jokio koncentratoriaus! Lengvas valdymas per „Shelly Smart Control” programėlę, daugumą platformų ir protokolų, taip pat balso asistentus. Naudokite jį su „Alexa”, „Home Assistant” arba pageidaujama automatizavimo platforma

  .

Trumpas aprašymas

„Shelly Plus RGBW PM” yra „Wi-Fi” / „Bluetooth” valdomas RGBW valdiklis. Jį galima prijungti kaip ir bet kurį kitą LED valdiklį, todėl apšvietimą galima valdyti tiesiogiai iš mobiliojo įrenginio ar planšetinio kompiuterio. Jis palaiko 3 profilius – RGBW, RGB ir „Lights x 4”. „Lights x 4” profilyje galima nepriklausomai valdyti skirtingas LED juostas (šviesų grupes). Energijos matavimo funkcija leidžia realiuoju laiku stebėti įtampą, srovę ir energijos suvartojimą.

Pagrindinės funkcijos

• BLE šliuzas: Palengvina ryšį tarp BLE ir „Wi-Fi” palaikančių įrenginių.

• „Wi-Fi” diapazono ilgintuvas: Pakartotinai perduoda „Wi-Fi” signalą ir praplečia jo veikimo zoną.

• Skriptų kūrimas: Leidžia kurti automatizavimo scenarijus naudojant skriptus.

• Pagrindiniai tvarkaraščiai: Palaiko savaitinius tvarkaraščius ir procedūras, įskaitant ryškumo, perėjimo trukmės ir apvertimo signalo vertės nustatymą.

• Išplėstiniai tvarkaraščiai: Palaiko išsamius tvarkaraščius ir procedūras ištisus metus su plačiu laiko koregavimo diapazonu nuo sekundžių iki moteryčių, įskaitant ryškumo, perėjimo trukmės ir apvertimo signalo vertės nustatymą.

• Suderinamas su „Shelly Plus Add-On”: Įrenginys palaiko jutiklio sąsajos ryšį su „Shelly Plus” įrenginiais.

• Automatinis įjungimo / išjungimo laikmatis: Leidžia nustatyti automatinį įjungimo / išjungimo laikmatį.

³

„

„.

• Vietiniai veiksmai: Leidžia kurti automatizavimo scenarijus vietiniame „Wi-Fi” tinkle, įskaitant ryškumo, perėjimo trukmės ir apvertimo signalo vertės nustatymą.

• Webhooks: Palaiko automatizavimą per lengvą, įvykiais pagrįstą ryšį su kitais prietaisais.

• Nepriklausomas kiekvienos išvesties (kanalo) valdymas „Lights x 4” profilyje: Užtikrina atskirą kiekvienos išvesties valdymą, kad būtų užtikrintas didžiausias lankstumas.

• Energijos kiekio matavimas: Tikslus energijos suvartojimo stebėjimas.

  Nepriklausomas RGB ir baltos spalvos valdymas: Spalvų ryškumą ir baltos spalvos ryškumą dabar galima valdyti nepriklausomai, didinant / mažinant ryškumą.

• Nakties režimas: Leidžia nustatyti tam tikrą įvesties šviesų ryškumą nakties metu.

• Variklio / mygtuko / analoginės įvesties režimas: Leidžia lanksčiai valdyti įvestį jungikliais, mygtukais arba potenciometrais (rekomenduojama 10kΩ analoginė įvestis).

• Min/Max ryškumas: Pakeičia ryškumo mažinimo signalo diapazoną, kad būtų galima tiksliau valdyti išėjimo ryškumą. Turi įtakos RGBW ir RGB; ryškumas RGBW ir RGB; ryškumas šviesos x 4.

• Mygtukų išnykimo greitis: Valdo, kaip greitai keičiasi išėjimo ryškumas laikant mygtuką (-us).

Panaudojimo atvejai

• Energijos stebėjimas: Stebėti visų prijungtų šviestuvų energijos suvartojimą realiuoju laiku. Tai naudinga norint suprasti energijos vartojimo modelius ir skatinti energijos vartojimo efektyvumą.

³

„

„.

• .

  Efektyvus vietos pritaikymas: Vieną mažiausių rinkoje įrenginių montuokite standartinėse elektros sieninėse dėžutėse, už elektros lizdų, šviesos jungiklių ar kitose vietose, kur yra mažai vietos.

• Budimo ir miego režimai: Naudokite platų spalvų ir ryškumo lygių spektrą naktiniu režimu, kad imituotumėte saulėtekį ar saulėlydį, palaipsniui keisdami spalvą ir ryškumą. Įgyvendinkite cirkadinį apšvietimą, skatinantį geresnius miego ir budrumo ciklus ir palaikantį bendrą savijautą, reguliuodami šviesos spalvą ir intensyvumą visą dieną.

• Vaikams pritaikytos naktinės lemputės: Sukurkite raminančią ir vaikams pritaikytą aplinką. Reguliuokite spalvas, kad sukurtumėte vaikams raminančią aplinką prieš miegą.

• Sezoninė ar pramoginė dekoracija: Reguliuodami RGBW apšvietimą papuoškite namus ar komercines erdves skirtingiems metų laikams ar šventėms. Pavyzdžiui, rudeniui naudokite šiltus tonus, o per šventes – šventines spalvas. Nustatykite dinamiškus ir ryškius apšvietimo modelius vakarėliams, susibūrimams ar pramoginiams renginiams.

• Išmanusis buvimo imitavimas: Nustatykite pritaikytus spalvų ir ryškumo lygius bet kuriuo metu arba pagal saulėtekį / saulėlydį. Padidinkite namų saugumą imituodami buvimą ir įjungdami bei išjungdami šviesas pagal natūralų modelį.

• Mažmeninės prekybos ir komerciniai ekranai: Naudokite įrenginį vizualinei prekybai mažmeninės prekybos vietose. Demonstruokite gaminius su dinamišku apšvietimu, kad atkreiptumėte dėmesį ir sukurtumėte vizualiai patrauklias ekspozicijas.

• Išplėstinės apšvietimo valdymo parinktys: Integruokite Įrenginį su daugeliu dažnai naudojamų namų automatizavimo sistemų, tokių kaip „Home Assistant”, „Google Home”, „Alexa” ir „SmartThings”, kad išplėstumėte valdymo galimybes.

• Dinamiškos meno instaliacijos: Integruokite Įrenginį į meno instaliacijas ar parodas, kad pridėtumėte dinamiškų ir interaktyvių apšvietimo efektų, padidindami vizualinį poveikį ir patrauklumą.

Integracija

„Amazon Alexa” palaikomos galimybės

• Judrumo valdiklis

„Google Smart Home” palaikomi bruožai

• Skaidrumas

„Samsung SmartThings” palaikomos galimybės

• Spalvų valdymas

Supaprastinta vidaus schema

Įrenginio elektrinės sąsajos

Įvestys

• 4 jungiklių/mygtukų įėjimai su varžtiniais gnybtais: I1 ir I4

• 2 maitinimo šaltinio įėjimai ant varžtinių gnybtų: (+) ir (Ʇ)

Išėjimai

• 4 išėjimai su varžtiniais gnybtais: O1, O2, O3 ir O4. Tokie patys naudojami ir R, G, B ir W

Sujungiamumas

• Wi-Fi

• Bluetooth

Apsaugos funkcija

• Apsauga nuo perkaitimo

• Apsauga nuo viršįtampių

Palaikomi apkrovos tipai

• 12/24 V vienspalvės LED juostelės

• 12/24 V RGB LED juostelės

• 12/24 V RGBW LED juostelės

Vartotojo sąsaja

Įvestys

• Vienas (valdymo) mygtukas

  • Paspauskite ir palaikykite 5 sekundes, kad įjungtumėte įrenginio prieigos tašką ir „Bluetooth” ryšį.

  • Spauskite ir palaikykite 10 sekundžių, jei norite atstatyti įrenginio gamyklinius parametrus.

Specifikacijos

Pagrindinės laidų schemos

Legenda
