Shelly Dimmer Gen3



Įrenginio identifikavimas

  • Įrenginio pavadinimas: Shelly Dimmer Gen3

  • Įrenginio modelis: S3DM-0A101WWL

  • Įrenginio SSID: ShellyDimmerG3-XXXXXXXXXXXX

  • Įrenginio „Bluetooth” ID: 0x1073

Trumpas aprašymas

„Shelly Dimmer Gen3” (toliau – Įrenginys) – tai vieno kanalo išmanusis reguliatorius, leidžiantis nuotoliniu būdu valdyti reguliuojamo apšvietimo lemputes ir reguliatoriaus valdiklius per mobilųjį telefoną, planšetinį kompiuterį, asmeninį kompiuterį arba namų automatizavimo sistemą. Jis gali veikti savarankiškai vietiniame „Wi-Fi” tinkle arba gali būti valdomas per debesijos namų automatizavimo paslaugas. Prietaisą galima pasiekti, valdyti ir stebėti nuotoliniu būdu iš bet kurios vietos, kurioje naudotojas turi interneto ryšį, jei jis prijungtas prie interneto. Įrenginyje „Shelly Dimmer Gen3” yra integruota žiniatinklio sąsaja, kuria galima stebėti ir valdyti Įrenginį, taip pat koreguoti jo nustatymus. Įrenginį galima naudoti kaip galinio krašto reguliatoriaus jungiklį su neutraliuoju laidu arba be jo.

Pagrindinės funkcijos

  • Nereikia nulinio laido: Įrenginį galima naudoti be nulinio laido

  • Bypass: Bypass reikalingas, kai prietaisas naudojamas be neutralaus laido, o apkrova yra mažesnė nei 20 W. Bypass gali padėti, kai iš lempos sklinda šviesa, net kai ji išjungta.

  • Šviestuvų grupės: Galima naudoti šviestuvų grupes, tačiau jos turėtų būti vienodai sunaudojamos (turėtų būti to paties modelio ir gamintojo)

    .

  • „Bluetooth”: Įrenginys atitinka „Bluetooth” standartą ir gali jungtis su kitais „Bluetooth” įrenginiais ir keistis duomenimis trumpu atstumu.

  • BLE šliuzas: Palengvina ryšį tarp BLE ir „Wi-Fi” palaikančių įrenginių.

  • Wi-Fi: Įrenginys gali prisijungti prie belaidžio tinklo.

  • Wi-Fi diapazono plėstuvas: Pakartotinai perduoda „Wi-Fi” signalą ir praplečia jo veikimo zoną.

  • Skriptų kūrimas: Leidžia kurti automatizavimo scenarijus naudojant skriptus.

  • Pagrindiniai tvarkaraščiai: Palaiko savaitinius tvarkaraščius ir procedūras, įskaitant ryškumo, perėjimo trukmės ir apvertimo signalo vertės nustatymą.

  • Išplėstiniai tvarkaraščiai: Palaiko išsamius tvarkaraščius ir procedūras ištisus metus su plačiu laiko reguliavimo diapazonu nuo sekundžių iki mėnesių, įskaitant ryškumo, perėjimo trukmės ir apvertimo signalo vertės nustatymą.

  • Automatinis įjungimo ir išjungimo laikmatis: Leidžia nustatyti automatinį įjungimo ir išjungimo laikmatį.

  • Vietiniai veiksmai: Leidžia kurti automatizavimo scenarijus vietiniame „Wi-Fi” tinkle, įskaitant ryškumo, perėjimo trukmės ir apvertimo signalo vertės nustatymą.

  • Webhooks: Palaiko automatizavimą per lengvą, įvykiais pagrįstą ryšį su kitais prietaisais.

  • Suderinamumas: Puikiai suderinamas su trečiųjų šalių namų automatizavimo sistemomis.

  • Nereikia šakotuvo: Paruošta naudoti vietoje arba nuotoliniu būdu per „Shelly Smart Control” arba 3-iosios šalies sistemas.

  • Veiksmų žurnalas: Saugoma išsami įvykių istorija.

  • ³

    „.

  • KVS (rakto ir vertės saugykla): KVS paslauga užtikrina pagrindinę nuolatinę rakto ir vertės porų saugyklą.

  • Sauga: Apsauga nuo srovės / įtampos / galios. Kai įrenginys naudojamas be nulinio laido, šios apsaugos gali tinkamai neveikti.

  • Galios matavimas:

    • Informacija apie įtampą (V), srovę (A) ir suvartojimą (W) rodoma, kai prietaisas naudojamas su neutrale.

    • Energijos suvartojimo negalima išmatuoti, kai prietaisas naudojamas be neutralės.

  • Nakties režimas: leidžia nustatyti tam tikrą įvesties šviesų ryškumą nakties metu.

  • Pereinamojo laikotarpio trukmė: Valdo apšvietimo trukmę nuo 0 iki 100 % perjungiant įjungimą ir nuo 100 iki 0 % perjungiant išjungimą.

  • Minimalus ryškumas perjungiant Įjungta: Ryškumo lygis (procentais), taikomas, kai yra perjungimas Įjungta ir dabartinis ryškumas yra mažesnis nei ‘Minimalus ryškumas perjungiant’. Numatytoji reikšmė yra 3 %. Netaikoma, kai tvarkaraščiuose ir veiksmuose nustatytas aiškus (pasirinktinis) perėjimas.

  • Min/Max ryškumas: Pakeičia pritemdymo signalo diapazoną, kad būtų galima tiksliau valdyti išėjimo ryškumą.

  • Veiklos režimas su jungikliais ir (arba) mygtukais: Leidžia lanksčiai valdyti įvestį jungikliais ir (arba) mygtukais

    • Vieno mygtuko apšvietimo valdymas

    • Dviejų mygtukų reguliavimo valdymas

  • Mygtukų išnykimo greitis: Valdo, kaip greitai keičiasi išėjimo ryškumas laikant mygtuką (-us). Numatytoji reikšmė yra 3 kartus.

  • Mygtuko išankstiniai nustatymai: Būsena, kuri bus taikoma dvigubo paspaudimo (dvigubo paspaudimo) įvykio metu. Numatytoji reikšmė yra 100%

  • Automatinis pritemdymo kalibravimas: Užtikrina tolygų pritemdymą visame diapazone. Turi būti atliekamas naujame prietaise, po gamyklinio atstatymo ir po kiekvieno apkrovos pakeitimo

    .

    • Naujame / gamykliniu būdu iš naujo įjungtame prietaise kalibravimas pradedamas pirmą kartą perjungus (fiziniu jungikliu / mygtuku, mobiliąja programa, vietine žiniatinklio vartotojo sąsaja arba rpc komanda)

    • Kalibravimas gali būti pradedamas vienu metu 5 sekundes ilgai spaudžiant du mygtukus. Kalibravimas trunka ne ilgiau kaip 2 minutes, o jį sėkmingai atlikus 10 sekundžių šviečia lemputė, tada užgęsta.

  • Gamybinių parametrų atkūrimas jungikliu / mygtuku: per 60 sekundžių nuo prietaiso įjungimo 5 kartus iš eilės perjungus jungiklį / mygtuką bus atlikti gamykliniai parametrai iš naujo.

  • Virtualieji komponentai: Specialus komponentų rinkinys, kurių iš pradžių įrenginyje nėra ir kuriuos naudotojas sukuria dinamiškai.

  • KNX: Palaiko KNXnet/IP komunikacijas

Panaudojimo atvejai

  • Permontuokite esamą apšvietimo sistemą su Dimmer Gen3, net jei nėra nulinio laido, ir toliau naudokite esamus jungiklius bei elektros instaliaciją.

  • Kontroliuokite reguliuojamo apšvietimo ryškumą ir nustatykite tobulą ryškumą.

  • Sukurkite išmaniuosius tvarkaraščius, kad šviesos automatiškai reguliuotų savo ryškumą visą dieną.

  • Lengvai sinchronizuokite šviesas su saulėtekio ir saulėlydžio laiku naudodami išmaniuosius tvarkaraščius.

  • Įjunkite naktinį režimą, kad sumažintumėte ryškumą nakties metu.

  • Sujunkite „Dimmer Gen3” su trečiųjų šalių sistemomis, tokiomis kaip „Home Assistant”, „Google Home”, „Alexa” ir „SmartThings”, kad išplėstumėte valdymo galimybes.

  • Panaudokite prietaisą šviesoms pritemdyti arba pritemdyti vienu arba dvigubu mygtuko paspaudimu.

  • Padidinkite saugumą kurdami veiksmus, kad šviesos automatiškai įsijungtų, kai „Shelly Motion” aptinka judesį.

Pagrindinės programos

  • Gyvenamosios patalpos

  • MDU (Daugiabučiai – butai, kondominiumai, viešbučiai ir t. t.)…

  • Lengvoji komercinė veikla (nedideli biurų pastatai, nedideli mažmeninės prekybos / restoranų / degalinių pastatai ir t. t.)…

  • Vyriausybinės ir savivaldybių institucijos

  • Universitetas/kolegija

Įtraukos



Amazon Alexa palaikomos galimybės

Taip



„Google Smart Home” palaikomi bruožai

Taip



„Samsung SmartThings” palaikomos galimybės

Taip

Supaprastinta vidinė schema


Įrenginio elektrinės sąsajos

Įėjimai

  • 2 jungiklių/mygtukų įėjimai su varžtiniais gnybtais: S1 ir S2

  • 3 maitinimo šaltinio įėjimai ant varžtinių gnybtų: 1 N ir 2 L

Išėjimai

  • Vidinis išėjimų tiltelis ant varžtinių gnybtų: O

Papildoma sąsaja

Nepalaikomas

Sujungiamumas

  • Wi-Fi

  • Bluetooth

Apsaugos funkcija

  • Apsauga nuo perkaitimo

  • Apsauga nuo per didelės galios*

  • Apsauga nuo viršįtampių*

  • Apsauga nuo viršįtampių*

  • Apsauga nuo viršįtampių

* Veikia tik tada, kai naudojamas su neutraliuoju tinklu.

Palaikomi apkrovos tipai

  • Temdomos LED lempos: iki 150 W

  • Inkandescencinės lemputės: iki 200 W

  • Halogeninės lempos: iki 200 W

  • Transformatorius su geležies šerdimi ir žemos įtampos kaitrinėmis lempomis: iki 200 VA

  • Temdomi elektroniniai transformatoriai: iki 200 W

Vartotojo sąsaja

Įvestys

  • Vienas (valdymo) mygtukas

    • Paspauskite ir palaikykite 5 sekundes, kad įjungtumėte įrenginio prieigos tašką ir „Bluetooth” ryšį.

    • Spauskite ir palaikykite 10 sekundžių, jei norite atstatyti įrenginio gamyklinius parametrus.

Išvestys

  • LED (vienspalvė) indikacija

    • AP (prieigos taškas) įjungtas ir „Wi-Fi” išjungtas:
      1 sekundė ĮJUNGTA / 1 sekundė IŠJUNGTA

    • „Wi-Fi” įjungtas, bet neprijungtas prie „Wi-Fi” tinklo:
      1 sekundė ĮJUNGTA / 3 sekundės Išjungta

    • Prisijungta prie „Wi-Fi” tinklo:
      Nuolat ĮJUNGTA

    • „Cloud” įjungtas, bet neprijungtas:
      1 sekundė ĮJUNGTA /5 sekundės IŠJUNGTA

    • Prisijungta prie „Shelly Cloud”:
      Nuolat ĮJUNGTA

    • OTA (Over the Air Update):
      ½ sekundę ĮJUNGTA / ½ sekundę IšJUNGTA

    • Mygtukas nuspaustas ir laikomas 5 sekundes:
      ½ sekundė ĮJUNGTA / ½ sekundė IšJUNGTA

    • Mygtuko paspaudimai ir laikymas 10 sekundžių:
      ¼ sekundė ĮJUNGTA / ¼ sekundė Išjungta

Pateiktas sąrašas pradedamas nuo pradinės įrenginio būsenos ir mažiausio prioriteto. Kiekviena kita būsena panaikina ankstesnę.

Specifikacijos

Kiekis

Vertė

Fizinis

Dydis (VxŠxG):

38×42,5×16,5 mm / 1,50×1,67×0,65 colio

Svoris:

24,3 g / 0,86 oz

Srieginių gnybtų didžiausias sukimo momentas:

0,4 Nm / 3,5 lbin

Konduktoriaus skerspjūvis:

0,2-2,5 mm² / 24-14 AWG (vientisieji, daugiasiūliai ir įvoriniai gnybtai)

Konduktoriaus ilgis be juostelių:

5-6 mm / 0,20-0,24 in

Montavimas:

Į sieną

Korpuso medžiaga:

Plastikas

Kriauklės spalva:

Kriauklė: Kalkės

Spausdinimas: Juodos spalvos

Sujungimo spalva:

Juoda

Aplinkosauginis

Ambientinė darbo temperatūra:

Nuo 20 °C iki 40 °C / nuo 5 °F iki 105 °F

Drėgmė:

30-70 % RH

Maksimalus aukštis:

2000 m / 6562 pėdų

Elektrinė

Elektros energijos tiekimas:

220-240 V~ 50 Hz

Elektros energijos suvartojimas:

< 1,5 W

Neutralus nereikia:

Taip

Minimali apkrova be neutralės ir be aplinkkelio:

20 W

Temdymo tipas

Trailing edge

Išorinė apsauga:

16 A, suveikimo charakteristika B arba C,
6 kA pertraukimo riba,
3 energijos ribojimo klasė

Apsauga nuo trumpojo jungimo

Taip

Išėjimo grandinių reitingai

Maksimali išėjimo galia:

200 W

Judesiai, metrai*

Voltmetro diapazonas (kintamosios srovės):

180 V – 240 V

Voltmetro tikslumas:

± 5 % (kai naudojamas su neutrale)

Matuoklio diapazonas (kintamoji srovė)

0 A – 3 A,

Matuoklio tikslumas:

± 5 % (kai naudojamas su neutrale)

Vidinis temperatūros jutiklis:

Taip

*Tikslus matavimas įmanomas tik naudojant neutralią medžiagą.

Radijo

Wi-Fi

Protokolas:

802.11 b/g/n

RF juosta:

2412 – 2472 MHz

Maks. RF galia:

< 20 dBm

Rangas:

Už 30 m / 100 pėdų patalpose ir 50 m / 160 pėdų lauke
(priklauso nuo vietos sąlygų)

Bluetooth

Protokolas:

4.2

RF juosta:

2402 – 2480 MHz

Maks. RF galia:

< 4 dBm

Rangas:

Daugiau kaip 10 m / 33 pėdų patalpose ir 30 m / 100 pėdų lauke
(priklauso nuo vietos sąlygų)

Mikrovaldiklio blokas

CPU:

ESP32 C3

STM32 G051

Laikrodžio dažnis:

ESP32 C3: 40 Mhz

Blykstė:

8 MB

Firmware galimybės

Tvarkaraščiai:

20

Webhooks (URL veiksmai):

20 su 5 URL kiekviename kabliuke…

Scripting:

Taip

MQTT:

Taip

Išplėstiniai tvarkaraščiai:

Taip

KVS (rakto ir vertės saugykla):

Taip

Pagrindinės laidų schemos

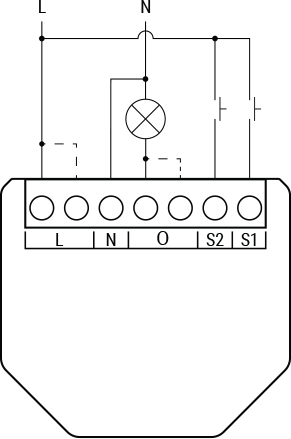

Dimmer Gen3 wiring diagram.png



Fig. 1 – su neutraliuoju laidu

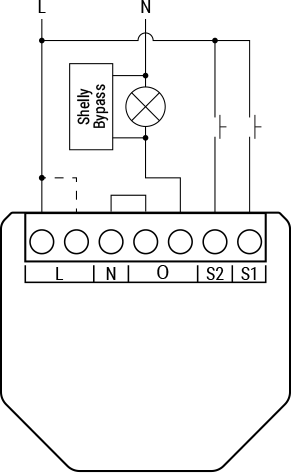

Dimmer Gen3 wiring diagram-2.png



2 pav. 2 – be neutralo, su aplinkkeliu

Legenda

Terminalai

Laidai

(x2)

2 tiesioginės srovės terminalai

L

Aktyvusis (220-240 V~) laidas

N

Neutralusis gnybtas

N

Neutralus laidas

(x2)

2 išėjimo gnybtai į apkrovą





S1, S2

Variklio ir (arba) mygtuko įvesties gnybtai šviesai valdyti
