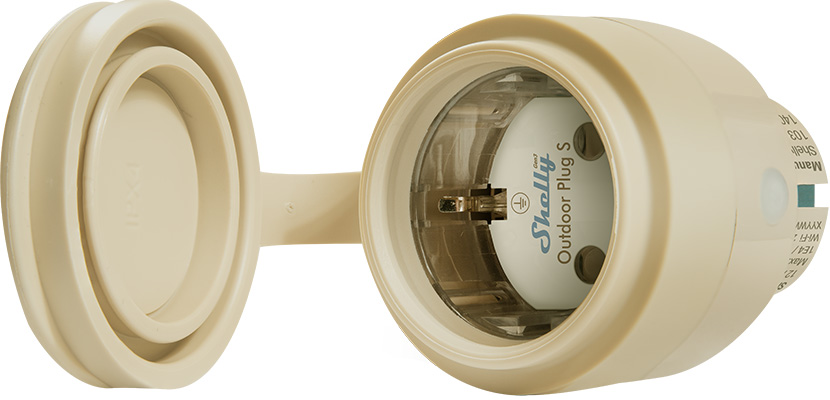

Išmanusis kištukas, sukurtas naudoti lauke Shelly Outdoor Plug S Gen3

Įrenginio identifikavimas

• Įrenginio pavadinimas: Shelly Outdoor Plug S Gen3

• Įrenginio modelis: S3PL-20112EU

• Įrenginio SSID: ShellyOutdoorSG3-XXXXXXXXXXXX

• BLE ID: 0x1853

Trumpas aprašymas

„Shelly Outdoor Plug S Gen3” yra vienas pirmųjų „Shelly” įrenginių, skirtų naudoti lauke ir turinčių „Matter” palaikymą.

„Shelly Outdoor Plug S Gen3” (Įrenginys) – tai išmanusis kištukas / kištukinis lizdas su galios matavimo ir apsaugos nuo perkaitimo funkcija, leidžiantis nuotoliniu būdu valdyti elektros prietaisus mobiliuoju telefonu, planšetiniu kompiuteriu, asmeniniu kompiuteriu arba namų automatizavimo sistema. Jis gali veikti savarankiškai vietiniame „Wi-Fi” tinkle arba gali būti valdomas per debesijos namų automatizavimo paslaugas.

Prie „Shelly Outdoor Plug S Gen3” galima prisijungti, nustatyti ir stebėti nuotoliniu būdu iš bet kurios vietos, kurioje naudotojas turi interneto ryšį, jei tik įrenginys prijungtas prie „Wi-Fi” maršrutizatoriaus ir interneto.

Įrenginys turi integruotą žiniatinklio sąsają, kuria galima stebėti ir valdyti įrenginį bei koreguoti jo nustatymus.

Pagrindinės funkcijos

• IP44 apsauga

• Materijos palaikymas

• Naujos kartos „Wi-Fi” išmanusis kištukas su daugiaspalve LED indikacija

• Skriptavimas (palaikomas tik tada, kai neįjungta funkcija Matter)

• Wi-Fi diapazono plėstuvas

• BLE vartai

• Elektros energijos apskaita (programėlėje „Shelly Smart Control”)

• Tvarkaraščiai

• Didelis suderinamumas su trečiųjų šalių namų automatizavimo sistemomis

• Lokaliniai veiksmai

• „Shellly Cloud” / „Shellly Smart Control” programėlės palaikymas (pasirinktinai)

• Virtualūs komponentai

Panaudojimo atvejai

• Sodo automatizavimas:
  Automatizuokite sodo apšvietimo juostas, elektrines groteles, elektrines virykles ar kitus sodo prietaisus, kad galėtumėte valdyti jų darbą ir suvartojimą ir įsitikinti, kad energija nenueina veltui.

• Lengvai naudokite ir integruokite kartu su kitais „Matter” prietaisais

• Tinka naudoti su „Apple” įrenginiais (per „Matter”)

• Panaudokite kaip spalvotą naktinę šviesą:
  Naktinis režimas su pasirinktiniais nustatymais
  Įjungtas nakties režimas sumažina „Shelly Outdoor Plug Gen3” kištukinio lizdo LED indikacijos ryškumą nakties metu, kad galėtumėte netrukdomai miegoti.

• Jokių pamirštų įjungtų prietaisų:
  Stebėkite ir lengvai valdykite visus įjungtus prietaisus vos keliais spustelėjimais telefone. Dėl integruoto atgalinio skaičiavimo laikmačio ir vietoje išsaugotų tvarkaraščių „Shelly Outdoor Plug Gen3” gali automatiškai išjungti bet kurį pamirštą prietaisą po valandos ir taip taupyti energiją.
  Pavyzdys: „Šildytuvas „Shelley Shelley” gali būti prijungtas prie elektros tinklo, pvz: Pavyzdžiui, lygintuvas, mažesnės orkaitės, šildymo elektriniai radiatoriai

• Veikite energijos švaistymą automatizuodami elektros prietaisus:
  Automatizuokite biure esančius prietaisus, kurie nenaudojami naktį ar savaitgalį, tiesiog pridėdami „Shelly Plug S Gen3”. Dabar galite nustatyti išmaniuosius tvarkaraščius, kurie išjungs visų nenaudojamų elektros prietaisų maitinimą darbo dienomis nuo 19:00 iki 7:00 val. vakaro ir nuo 19:00 val. vakaro penktadienį iki 7:00 val. ryto pirmadienį. Taip šių prietaisų energijos suvartojimą sumažinsite perpus, o tai leis gerokai optimizuoti mėnesio išlaidas energijai.
  Pavyzdys: Naudodami tvarkaraščius, automatizuokite mažesnes orkaites, šildymo elektrinius radiatorius, infraraudonųjų spindulių šildytuvus

• Vandens valymo įrenginys, kuris seka oro sąlygas:
  Jei gyvenate dideliame mieste, oras gali būti gana užterštas, ypač rudens ir žiemos sezonais. Dėl „Shelly OutDoor Plug Gen3” scenarijų kūrimo funkcijų galite išgauti duomenis tiesiai iš oro taršos kontrolės ir nustatyti, kad namuose esantis senas oro valytuvas įsijungtų, kai lauke padidėja oro užterštumas.
  Pavyzdys: Naudodamiesi scenarijais galite automatizuoti oro valytuvo prietaisą ir įjungti / išjungti jį pagal trečiosios šalies duomenis.

• Lengvai pritemdyta naktinė šviesa vaikų patogumui:
  Dabar galite nustatyti „Shelly Outdoor Plug Gen3” LED indikacijos spalvą ir švytėjimo lygį ir naudoti ją kaip subtilią šviesą vaikų’ kambaryje naktį.

Pagrindinės naudojimo sritys

• Gyvenamosios patalpos

• MDU (Daugiabučiai – butai, kondominiumai, viešbučiai ir t. t.)…

• Lengvoji komercinė veikla (nedideli biurų pastatai, nedideli mažmeninės prekybos / restoranų / degalinių pastatai ir t. t.)…

• Vyriausybinės ir savivaldybių institucijos

• Universitetas/kolegija

• Ūkininkavimas

• Sodas / kiemas

Sujungimai

Amazon Alexa palaikomos galimybės

Taip

„Google Smart Home” palaikomos savybės

Taip

Samsung SmartThings palaikomos savybės

Taip

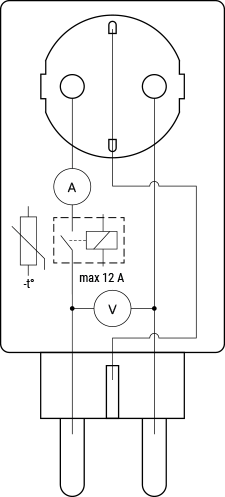

Supaprastinta vidinė schema

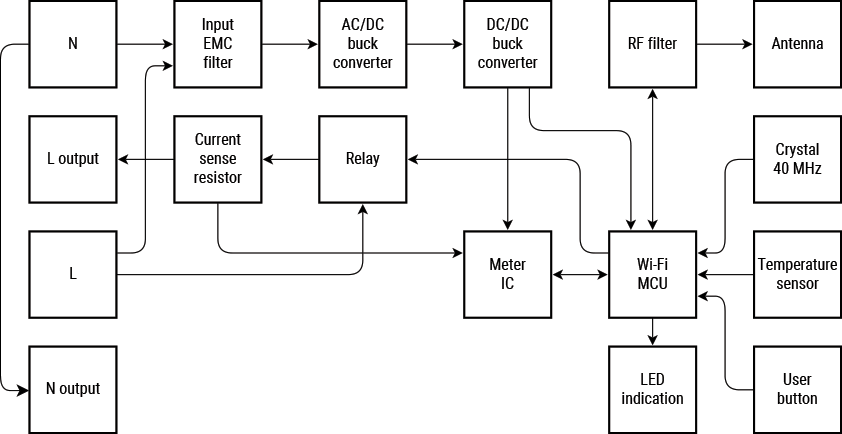

Supaprastinta aparatinės įrangos architektūra

Įrenginio elektrinės sąsajos

Įvestis

• 1 CEE 7/7 kištukas

Išėjimas

• 1 CEE 7/3 (F tipo / Schuko) lizdas

Sujungiamumas

• Wi-Fi

• Bluetooth

Apsaugos funkcija

• Apsauga nuo perkaitimo

• Apsauga nuo viršįtampių

• Apsauga nuo viršįtampių

• Apsauga nuo viršįtampių

Palaikomi apkrovos tipai

• Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)

• Kondensaciniai (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)

• Indukciniai (LED šviesos diodų tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai)

Vartotojo sąsaja

Įvestys

• Vienas mygtukas

  • Spauskite, kad įjungtumėte/išjungtumėte išėjimą.

  • Paspauskite ir palaikykite 3 s, kad patikrintumėte būseną (galima tik tada, kai išėjimas išjungtas).

  • Paspauskite ir palaikykite 5 sek. norėdami perkrauti (Galima iki 60 sek. po to, kai įjungtas įrenginys).

  • Spauskite ir palaikykite 10 s, jei norite atstatyti gamyklinius parametrus (galima iki 60 s po prijungimo prie įrenginio).

Išvestys

• LED indikacija

  • Pirmą kartą prijungus prie elektros tinklo:

    • Mėlyna lemputė mirksi, rodydama prieigos taško režimą.

  • Sėkmingai prisijungus prie „Wi-Fi” tinklo ir vėl įjungus/įjungus maitinimą:

    • Lėtai mirksi raudona lemputė, rodanti, kad Įrenginys vėl jungiasi prie „Wi-Fi” tinklo.

    • Nepaliaujamai šviečia raudona lemputė, rodanti, kad Prietaisas negali iš naujo prisijungti prie „Wi-Fi” tinklo.

  • Kai išėjimas įjungtas:

    • Energijos suvartojimas vaizduojamas tolygiu spalvos pokyčiu (numatytoji vertė):

      • Žalia šviesa, kai nustatyta 0 % galios ribos

      • Geltona šviesa, kai nustatyta 50 % galios ribos

      • Raudona lemputė, kai nustatyta 100 % galios riba

      Vartotojas gali pasirinkti ryškumą (numatytasis ryškumas – 100 %).

    • Galima pasirinkti spalvą (Numatytoji spalva – žalia, numatytasis ryškumas – 100 %)

    • Išjungta

  • Kai išėjimas išjungtas:

    • Išjungta (numatytasis nustatymas):

    • Pasirinkta spalva (numatytoji spalva – raudona, numatytasis ryškumas – 100 %)

  • Kai vyksta OTA atnaujinimas:

    • Mirksi raudona lemputė
