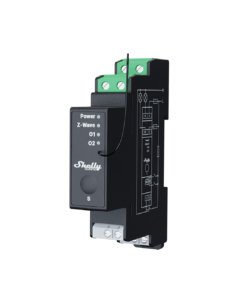

Wave Pro 2PM

Įrenginio identifikavimas

Įrenginys: Wave Pro 2PM
ES dalies numeris / užsakymo kodas: QPSW-0A2P16EU
AUS dalies numeris / užsakymo kodas: QPSW-0A2P16AU
JAV dalies numeris/užsakymo kodas: QPSW-0A2P16US
"Z-Wave" gaminio tipo ID: 0x0002
"Z-Wave" gaminio identifikavimo numeris: 0x008D
"Z-Wave" gamintojas: "Shelly Europe Ltd."
Z-Wave gamintojo ID: 0x0460

Terminologija

• Įrenginys – Šiame dokumente terminas “Įrenginys” vartojamas kalbant apie Shelly Qubino įrenginį, kuris yra šio vadovo objektas.

• Vartai – "Z-Wave® vartai, dar vadinami "Z-Wave® valdikliu, "Z-Wave® pagrindiniu valdikliu, "Z-Wave® pirminiu valdikliu arba "Z-Wave® koncentratoriumi ir t. t., yra įrenginys, kuris tarnauja kaip centrinis "Z-Wave® išmaniųjų namų tinklo mazgas. Šiame dokumente vartojama sąvoka “vartai” .

• S mygtukas – Z-Wave® aptarnavimo mygtukas, esantis Z-Wave® įrenginiuose ir naudojamas įvairioms funkcijoms atlikti, pavyzdžiui, pridėti (įtraukti), pašalinti (pašalinti) ir atstatyti gamyklinius įrenginio nustatymus. Šiame dokumente vartojama sąvoka "S mygtukas"

Trumpas aprašymas

Įrenginys – tai ant DIN bėgio montuojamas 2 kanalų išmanusis jungiklis su galios matavimu. Jis valdo dviejų nepriklausomų elektros įrenginių įjungimo / išjungimo funkciją, kai kiekvieno kanalo apkrova yra iki 16 A (iš viso 25 A). Jis suderinamas su jungikliais (pagal nutylėjimą) ir mygtukais.

Su įvesties gnybtu SW (SW1) prijungtas jungiklis / mygtukas

SW1: jei SW (SW1) sukonfigūruotas kaip jungiklis (pagal numatytuosius nustatymus), kiekvienas jungiklio perjungimas pakeis išėjimo O (O1) būseną į priešingą – įjungta, išjungta, įjungta ir t. t. Jei įrenginio nustatymuose SW (SW1) sukonfigūruotas kaip mygtukas, kiekvienas mygtuko paspaudimas pakeis išėjimo O (O1) būseną į priešingą – įjungta, išjungta, įjungta ir t. t.

Prie įvesties gnybto SW (SW1) prijungtas jungiklis

Jeigu SW (SW1) sukonfigūruotas kaip jungiklis (pagal numatytuosius nustatymus), kiekvienas jungiklio perjungimas pakeis išėjimo O (O1) būseną į priešingą – įjungta, išjungta, įjungta ir t. t.

• Keisti jungiklio padėtį vieną kartą: Pakeiskite išėjimo O (O1) būseną į priešingą būseną ir nusiųskite komandą susijusiems 2 ir 3 grupės įrenginiams (žr. skyrių "Z-Wave" asociacija).

• Pakeisti jungiklio padėtį du kartus: Jeigu delsa tarp pirmojo ir antrojo paspaudimo yra mažesnė nei 500 ms, tai interpretuojama kaip “Pakeisti jungiklio padėtį du kartus”. Siųskite komandą susijusiems prietaisams (reguliatoriams, žaliuzėms,….), esantiems susijusiose 2 ir 3 grupėse (žr. skyrių "Z-Wave" asociacija).

Perjungiklio atmintis prijungta prie įvesties gnybto SW (SW1)

Jeigu SW (SW1) sukonfigūruotas kaip komutatoriaus atmintinė, tai:

• Perjungimas į uždarą jungiklio-atminties kontaktą: Pakeiskite išėjimo būsenos O (O1) būseną į įjungimo būseną ir nusiųskite komandą susijusiems 2 ir 3 grupės įrenginiams (žr. skyrių "Z-Wave" asociacija)

• Atviras jungiklio atminties kontaktas: Pakeiskite išėjimo būsenos O (O1) būseną į Išjungta būseną ir siųskite komandą susijusiems 2 ir 3 susijusių grupių prietaisams (žr. skyrių "Z-Wave Association")

Mygtukas, prijungtas prie įvesties gnybto SW (SW1)

Jeigu įtaiso nustatymuose SW (SW1) sukonfigūruotas kaip mygtukas, kiekvienas mygtuko paspaudimas keičia išėjimo būseną O (O1) į priešingą – įjungta, išjungta, įjungta ir t. t.

• 1x paspaudimas: Pakeiskite išėjimo būseną O (O1) į priešingą ir nusiųskite komandą susijusiems 2 ir 3 grupės įrenginiams (žr. skyrių "Z-Wave" asociacija)



• 2x paspaudimas: jei uždelsimas tarp pirmojo ir antrojo paspaudimo yra mažesnis nei 500 ms, tai interpretuojama kaip dvigubas paspaudimas. Siųskite komandą susijusiems prietaisams (reguliatoriams, žaliuzėms,….), esantiems susijusiose 2 ir 3 grupėse (žr. skyrių "Z-Wave Association")

• Sustabdyti: siunčia komandą susijusiems prietaisams, esantiems susijusioje 3 grupėje (žr. skyrių "Z-Wave" asociacija)

• Atleisti: siunčia komandą susijusiems 3 grupės prietaisams (žr. skyrių "Z-Wave" asociacija)

Su įvesties gnybtu SW2 prijungtas jungiklis / mygtukas

Jeigu SW2 sukonfigūruotas kaip jungiklis (pagal numatytuosius nustatymus), kiekvienas jungiklio perjungimas pakeis išėjimo O2 būseną į priešingą – įjungta, išjungta, įjungta ir t. t. Jei įrenginio nustatymuose SW2 sukonfigūruotas kaip mygtukas, kiekvienas mygtuko paspaudimas pakeis išėjimo O2 būseną į priešingą – įjungta, išjungta, įjungta ir t. t.

Prie įvesties gnybto SW2 prijungtas jungiklis

Jeigu SW2 sukonfigūruotas kaip jungiklis (pagal numatytuosius nustatymus), kiekvienas jungiklio perjungimas pakeis išėjimo O2 būseną į priešingą būseną – įjungta, išjungta, įjungta ir t. t.

• Keisti jungiklio padėtį vieną kartą: Pakeisti išėjimo būseną O2 į priešingą būseną ir siųsti komandą susijusiems 4 ir 5 grupės įrenginiams (žr. skyrių "Z-Wave" asociacija)

• Dukart keisti jungiklio padėtį: Jeigu delsa tarp pirmojo ir antrojo paspaudimo yra mažesnė nei 500 ms, tai interpretuojama kaip dukart keisti jungiklio padėtį. Siųskite komandą susijusiems prietaisams (reguliatoriams, užraktams,….), esantiems susijusiose grupėse 4 ir 4 (žr. skyrių "Z-Wave" asociacija)

Sijungiklio atmintis prijungta prie įvesties gnybto SW2

Jei SW2 sukonfigūruotas kaip komutatoriaus atmintis, tai:

• Perjungimas į uždarą jungiklio-paminklo kontaktą: Pakeiskite išėjimo būseną O2 į būseną Įjungta ir nusiųskite komandą susijusiems 4 ir 5 grupės įrenginiams (žr. skyrių "Z-Wave" asociacija)

• Perjungimas į Atidarytą jungiklio-pamokos kontaktą: Pakeiskite išėjimo būsenos O2 būseną į Išjungtą būseną ir nusiųskite komandą susijusiems 4 ir 5 grupės prietaisams (žr. skyrių "Z-Wave Association")

Mygtukas prijungtas prie įvesties gnybto SW2

Jeigu įrenginio nustatymuose SW2 sukonfigūruotas kaip mygtukas, kiekvienas mygtuko paspaudimas keičia išėjimo būseną O2 į priešingą – įjungta, išjungta, įjungta ir t. t.

• 1x paspaudimas: Pakeiskite išėjimo būseną O2 į priešingą ir nusiųskite komandą susijusiems 4 ir 5 grupės įrenginiams (žr. skyrių "Z-Wave" asociacija)



• 2x paspaudimas: jei delsa tarp pirmojo ir antrojo paspaudimo yra mažesnė nei 500 ms, tai interpretuojama kaip dvigubas paspaudimas. Siųskite komandą susijusiems prietaisams (reguliatoriams, žaliuzėms,….), esantiems susijusiose 4 ir 5 grupėse (žr. skyrių "Z-Wave Association")

• Sustabdyti: siunčia komandą susijusiems prietaisams, esantiems susijusioje 4 grupėje (žr. skyrių "Z-Wave" asociacija)

• Atleisti: siunčia komandą 5 asocijuotosios grupės asocijuotiesiems įrenginiams (žr. skyrių "Z-Wave" asociacija)

Krovinio, prijungto prie O (O1), įjungimas ir išjungimas

Krovinį, prijungtą prie O (O1) įjungti/išjungti galima:

• "Z-Wave" komanda

• Automatinį perjungimą galima įjungti tinkamai nustačius parametrus Nr. 19 ir 20.

• paspaudus jungiklį / paspaudimo mygtuką SW (SW1): Pakeiskite prijungtos apkrovos būseną į priešingą

• paspaudus mygtuką S: Pakeiskite prijungtos apkrovos būseną į priešingą

Krovinio, prijungto prie O2, įjungimas ir išjungimas

Krovinį, prijungtą prie O2 įjungti/išjungti galima:

• "Z-Wave" komanda

• Automatinį perjungimą galima įjungti tinkamai nustačius parametrus Nr. 21 ir 22.

• paspaudus jungiklį / mygtuką SW2: Pakeiskite prijungtos apkrovos būseną į priešingą

Pagrindinės programos

• Gyvenamosios patalpos

• MDU (Daugiabučiai – butai, kondominiumai, viešbučiai ir t. t.)

• Lengvoji komercija (nedideli biurų pastatai, nedideli mažmeninės prekybos/restoranai/ degalinės ir t. t.)

• Vyriausybinės ir savivaldybių institucijos

• Universitetas/kolegija

Įtraukos

"Shelly Qubino Wave" įrenginiai yra sukurti remiantis pasaulyje pirmaujančia išmaniųjų namų technologija – Z-Wave.

Tai reiškia, kad "Shelly Qubino Wave" veikia su visais sertifikuotais vartais, palaikančiais "Z-Wave" ryšio protokolą.

Siekiant įsitikinti, kad "Shelly Qubino Wave" gaminių funkcijos palaikomos jūsų vartuose, reguliariai atliekame mūsų įrenginių suderinamumo su įvairiais "Z-Wave" vartais testus.

Supaprastinta vidaus schema

Įrenginio elektrinės sąsajos

Įvestys

• 2 jungiklių/mygtukų įvestis su varžtiniu gnybtu

• 3 maitinimo šaltinio įėjimai ant varžtinių gnybtų: N (+), L (Ʇ)

Išėjimai

• 2 relinės išvestys su galios matavimu ant varžtinio gnybto

Sujungiamumas

Z-Wave – nesaugus, S0 saugumas, S2 nepatvirtintas saugumas, S2 patvirtintas saugumas

Saugumo funkcijos

Apsauga nuo perkaitimo

Įrenginys turi vidinę apsaugą nuo perkaitimo. Jei temperatūra viršija iš anksto nustatytas vertes 80°C ilgiau nei 5 s, prietaisas:

• .

• išjungia savo relę



  ³

  "

• išsiunčia pranešimo ataskaitą į šliuzą (aptiktas perkaitimas)

• šviesos diodų lemputės reaguoja, kaip nurodyta pirmiau (patikrinkite šviesos diodų mirksėjimo režimą, kai aptiktas perkaitimas)

Kiekvienas iš šių veiksmų panaikina šį signalą: maitinimo ciklas, trumpas S mygtuko paspaudimas, bet kurio jungiklio / mygtuko, prijungto prie bet kurio SW (SW, SW1, SW2, …) gnybto, paspaudimas.

PAMINĖJIMAS: apsauga nuo perkaitimo visada aktyvi ir jos išjungti negalima.
Papildomas aprašymas aukščiau esančiame skyriuje Pranešimas apie aptiktą perkaitimą.

Apsauga nuo per didelės srovės

Įrenginys turi vidinę apsaugą nuo per didelės srovės. Jei srovė viršija 16 A+10 % (maksimali perjungimo srovė +10 %) ilgiau nei 5 s, prietaisas:

• išjungia savo relę



  ³

•

• išsiunčia pranešimo ataskaitą į šliuzo vartus (aptikta viršsrovė)

• šviesos diodų lemputės reaguoja, kaip nurodyta pirmiau (patikrinkite šviesos diodų mirksėjimo režimą, kai aptikta viršsrovė)

Kiekvienas iš šių veiksmų panaikina šį pavojaus signalą: maitinimo ciklas, trumpas S mygtuko paspaudimas, bet kurio jungiklio / mygtuko, prijungto prie bet kurio SW (SW, SW1, SW2, …) gnybto, paspaudimas.

PAMINĖJIMAS: apsauga nuo viršįtampių visada aktyvi ir jos negalima išjungti.
Papildomas aprašas aukščiau esančiame skyriuje Notification for Over-current detected.

Apsauga nuo viršįtampio

Įrenginys turi vidinę apsaugą nuo viršįtampio. Ji galioja esant standartinei 230 V kintamosios srovės maitinimo įtampai. Jei įtampa viršija 240 V kintamosios srovės + 15 % (278 V kintamosios srovės) daugiau nei 5 s, įrenginys:

• išjungs savo relę



  ³

  "

• išsiunčia pranešimo ataskaitą į šliuzą (aptiktas viršįtampis)

• šviesos diodų lemputės reaguoja, kaip nurodyta pirmiau (patikrinkite šviesos diodų mirksėjimo režimą, kai aptikta viršįtampis)

Kiekvienas iš šių veiksmų panaikina šį pavojaus signalą: maitinimo ciklas, trumpas S mygtuko paspaudimas, bet kurio jungiklio / mygtuko, prijungto prie bet kurio SW (SW, SW1, SW2, …) gnybto, paspaudimas.

PAMINĖJIMAS: apsauga nuo viršįtampių visada aktyvi ir jos negalima išjungti.
Papildomas aprašas pateiktas aukščiau skyriuje Pranešimas apie aptiktą viršįtampį.

Palaikomi apkrovos tipai

• Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)

• Kondensaciniai (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)

• Induktyvinis su RC snubberiu (LED šviesos diodų tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai)

Vartotojo sąsaja

S mygtukas ir darbo režimai

1. Įprastas režimas

2. Nustatymas progreso režimu

3. Nustatymo režimas (mygtuku S)

   • Nustatymų režimas reikalingas norint pradėti norimą procedūrą, pavyzdžiui: pridėti (įtraukti), pašalinti (pašalinti), atstatyti gamyklinius parametrus ir t. t. Jo veikimo laikas ribotas. Baigus nustatymo režimo procedūrą, įrenginys automatiškai pereina į įprastą režimą.

   • Įėjimas į nustatymo režimą:

     • Visą laiką spauskite ir laikykite prietaiso mygtuką S, kol šviesos diodas nusidažys mėlyna spalva

     • Papildomas greitas S mygtuko paspaudimas reiškia meniu keitimą begalinėje kilpoje

     • Meniu šviesos diodų būsenos laikas yra 10 s, kol vėl pereinama į normalią būseną

S mygtuko funkcijos

• Rankinis Įrenginio įtraukimas į Z-Wave tinklą

• Rankinis Įrenginio pašalinimas iš "Z-Wave" tinklo

• Įrenginio gamyklinis iš naujo nustatymas

Specifikacijos

Pagrindinė laidų schema

Legendos

Z-Wave® Svarbus atsakomybės atsisakymas

Z-Wave® belaidis ryšys ne visada gali būti 100 % patikimas. Šio Įrenginio nereikėtų naudoti situacijose, kai gyvybė ir (arba) vertingi daiktai priklauso tik nuo jo veikimo. Jei šliuzas neatpažįsta Įrenginio arba jis rodomas neteisingai, gali tekti rankiniu būdu pakeisti Įrenginio tipą ir įsitikinti, kad jūsų šliuzas palaiko "Z-Wave Plus™ daugiapakopius įrenginius.

Gedimų šalinimas

Dėl trikčių šalinimo apsilankykite mūsų palaikymo portale: Palaikymas

Suderinamumas su vartais

Vartų gidai

Naudingų vadovų apie vartus galite rasti Z-Wave Shelly žinių bazėje.

Suderinamumas

Wave Pro 2PM daugiakalbė ES atitikties deklaracija.pdf

Wave Pro 2PM UK PSTI ACT atitikties deklaracija.pdf

Spausdintas naudotojo vadovas

Wave_Pro2PM_multilang_2023_print_V1.pdf
