Analoginis 0–30 V priedas Shelly (priedas, skirtas „The Pill by Shelly“)
0,00€(Kaina be PVM)0,00€(Kaina su PVM) su PVM
Analoginis 0-30V priedas

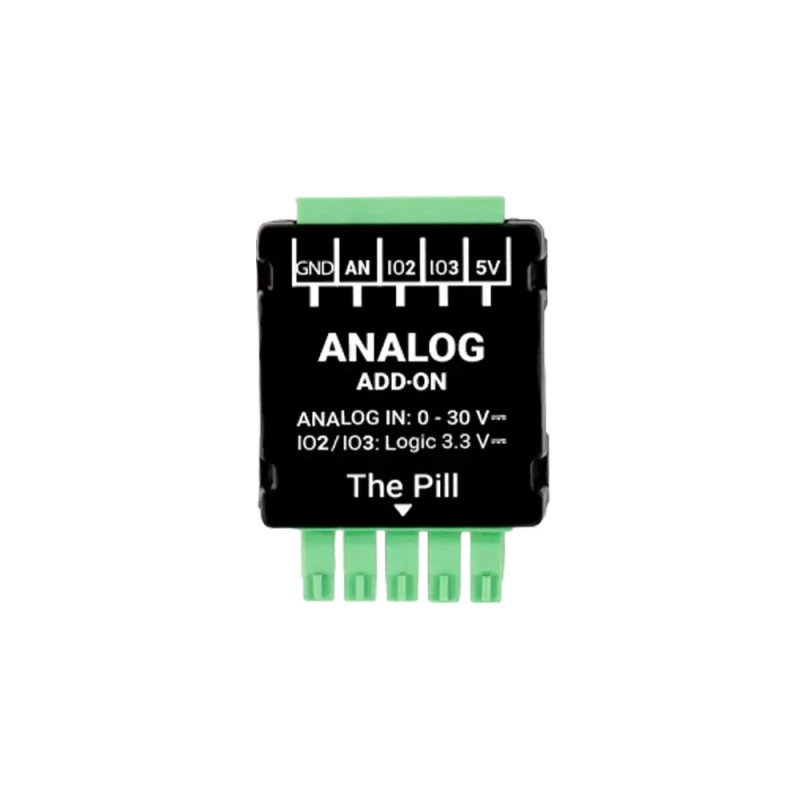

Įrenginio vaizdas (-ai)
Trumpas aprašymas
Matuoja analoginius jutiklius ir nuolatinės srovės įtampas iki 30 V.
Išplečia „The Pill” analoginių jutiklių ir baterijų, kurių įtampa iki 30 V, įtampos matavimo diapazoną. Tinka populiariausiems analoginiams jutikliams (0-5 V) arba baterijoms (4,2 V, 12 V, 24 V) matuoti.
Reikia: 5 kontaktų priedas, skirtas prijungti prie „The Pill”
Pagrindinės funkcijos
Įtampos matavimo diapazonas 0-30 V: Išplečia „The Pill” įtampos matavimo diapazoną, skirtą analoginiams jutikliams ir baterijoms matuoti.
Įrenginio elektrinės sąsajos
Įvestys
-
1 analoginis įėjimas – AN
-
2 skaitmeniniai įėjimai/išėjimai (loginio lygio 3,3 V) – IO2, IO3
Maitinimas
Vieninteliai maitinimo gnybtai – 5 V, GND
Papildoma sąsaja
Sąsajų jungtis 5 galūnių priedėliui prijungti prie „The Pill”
Detalus įėjimų ir išėjimų aprašymas
Opens image in full screenOpen
Padidina lentelę atverdamas ją viso ekrano dialogo langeOpen
|
GND |
Ground |
Prijungtų jutiklių arba maitinimo šaltinio atraminis įžeminimas |
|
AN |
Analoginis įėjimas: 0-30 V |
Prijungto analoginio jutiklio arba akumuliatoriaus matavimas |
|
IO2 |
Įvestis/išvestis (loginio lygio 3,3 V) |
Konfigūruojama: Skaitmeninis įėjimas arba skaitmeninis išėjimas |
|
IO3 |
Įvestis/išvestis (loginio lygio 3,3 V) |
Konfigūruojama: Skaitmeninis įėjimas arba skaitmeninis išėjimas |
|
5V |
5V maitinimas |
Jutiklio maitinimo išvestis arba 5 V maitinimas „The Pill” |
Specifikacijos
Lentelė padidinama atveriant ją viso ekrano dialogo langeAtidaryti
|
Fizinis |
|
|
Dydis (VxŠxG): |
36,5 mm x 26,5 mm x 11,5 mm |
|
Svoris: |
8 g |
|
Kriauklės spalva: |
Juoda |
|
Aplinkosauginis |
|
|
Ambientinė darbo temperatūra: |
0-40 laipsnių C / 32-105 laipsnių F |
|
Sandėliavimo temperatūra: |
20°C iki 40°C / -5°F iki 105°F |
|
Drėgmė: |
30-70 % RH |
|
Maksimalus aukštis: |
2000 m / 6562 pėdų |
|
Jungikliai, metrai |
|
|
Voltmetrų diapazonas (nuolatinė srovė) |
0 V – 30 V |
|
Voltmetro tikslumas: |
±(2% + 5d) |
|
Įvesties grandinių reitingai |
|
|
Skaitmeninių įėjimų sužadinimo įtampa: |
Aktyvus ŽEMAS; Žema sužadinimo įtampa: < 0,83 V Didelis suveikimo dažnis: > 2,48 V |
|
Skaitmeninių įėjimų maksimali įtampa |
3,3 V |
|
Išėjimo grandinių vardiniai parametrai |
|
|
Didžiausia perjungimo įtampa: |
3,3 V (loginio lygio) |
|
Didžiausia perjungimo srovė: |
20 mA |
Pagrindinės laidų schemos
Atverti vaizdą per visą ekranąAtverti
