5 terminalų priedas Shelly 5-Terminal Add-on
0,00€(Kaina be PVM)0,00€(Kaina su PVM) su PVM
5 terminalų priedas

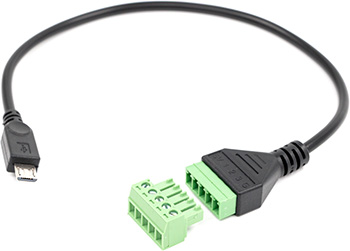

Įrenginio vaizdas (-ai)
Įrenginio identifikavimas
Įrenginio pavadinimas: „The Pill by Shelly” 5 galūnių priedas (The Pill by Shelly” priedas)
Įrenginio modelis: N/A
Trumpas aprašymas
Įvairiapusiškas priedas, atskleidžiantis The Pill aparatinės įrangos galimybes. Priedėlis suteikia 3 įvesties / išvesties (3,3 V loginių lygių) ir 5 V maitinimo su GND nuoroda gnybtų gnybtus, todėl „The Pill” galima naudoti loginių lygių skaitmeninei įvesties / skaitmeninei išvesties sistemai, analoginei įvesties sistemai (0-2,5 V diapazonas) arba temperatūros jutikliams (DS18B20, DHT22).
Įrenginio elektrinės sąsajos
Įvestys
-
1 daugiafunkcinis įėjimas/išėjimas: konfigūruojamas jutikliams (DS18B20, DHT22), analoginiam įėjimui (0-2,5 V) arba skaitmeniniam įėjimui/išėjimui – IO1
-
2 skaitmeniniai įėjimai / išėjimai (loginio lygio 3,3 V) – IO2, IO3
Energija
Vieninteliai maitinimo gnybtai – 5 V, GND
Papildoma sąsaja
Pridedama sąsajos jungtis, skirta „The Pill by Shelly”
Detalus įėjimų ir išėjimų aprašymas
Padidina lentelę atverdamas ją viso ekrano dialogo langeAtverti
|
5V |
5V maitinimas |
Prijungtų jutiklių maitinimo išvestis arba 5 V maitinimas „The Pill” |
|
IO1 |
Įvestis/išvestis (loginio lygio 3,3 V) |
Konfigūruojama: DS18B20, DHT22, analoginis įėjimas (0-2,5 V), skaitmeninis įėjimas arba skaitmeninis išėjimas |
|
IO2 |
Įvestis/išvestis (loginio lygio 3,3 V) |
Konfigūruojama: Skaitmeninis įėjimas arba skaitmeninis išėjimas |
|
IO3 |
Įvestis/išvestis (loginio lygio 3,3 V) |
Konfigūruojama: Skaitmeninis įėjimas arba skaitmeninis išėjimas |
|
GND |
Ground |
Įžeminimas, skirtas prijungtų jutiklių etalonui, arba 0 V „The Pill” maitinimo šaltiniui |
Specifikacijos
Padidina lentelę atverdamas ją viso ekrano dialogo langeAtidaryti
|
Fizinis |
|
|
Dydis (VxŠxG): |
44 mm x 23 mm x 10 mm |
|
Svoris: |
23 g |
|
Laido ilgis: |
24 cm |
|
Žiedų spalvos: |
Juoda |
|
Kriauklės spalva: |
juoda |
|
Aplinkosauginis |
|
|
Ambientinė darbo temperatūra: |
0-40 laipsnių C / 32-105 laipsnių F |
|
Sandėliavimo temperatūra: |
20°C iki 40°C / -5°F iki 105°F |
|
Drėgmė: |
30-70 % RH |
|
Maksimalus aukštis: |
2000 m / 6562 pėdų |

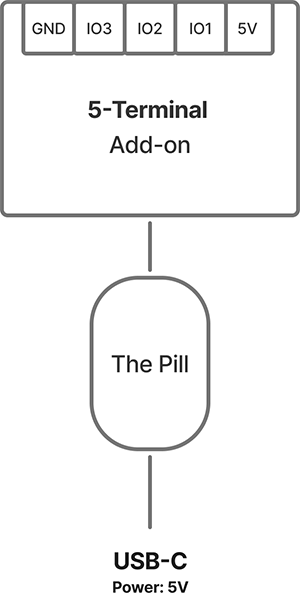

Pagrindinės laidų schemos
