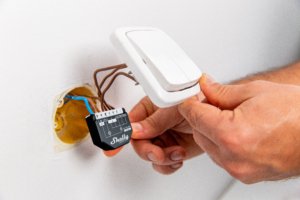

2 kanalų relė Shelly Qubino Wave 2PM

34,12€(Kaina be PVM)41,29€(Kaina su PVM)

"Wave 2PM" (ES)

Name: 2 kanalų relė Shelly Qubino Wave 2PM
SKU: 3800235269015
Price: 41.29 EUR
Availability: InStock

Įrenginio identifikavimas

Įrenginio pavadinimas: Wave 2PM
ES dalies numeris / užsakymo kodas: QNSW-002P16EU
JAV dalies numeris/užsakymo kodas: QNSW-002P16US
"Z-Wave" gaminio tipo ID: 0x0002
"Z-Wave" gaminio identifikavimo numeris: 0x0081
"Z-Wave" gamintojas: "Shelly Europe Ltd."
Z-Wave gamintojo ID: 0x0460

Terminologija

Įrenginys – Šiame dokumente terminas “Įrenginys” vartojamas kalbant apie Wave 2PM įrenginį.
Vartai – "Z-Wave® vartai, dar vadinami "Z-Wave® valdikliu, "Z-Wave® pagrindiniu valdikliu, "Z-Wave® pirminiu valdikliu arba "Z-Wave® koncentratoriumi ir t. t., yra įrenginys, kuris tarnauja kaip centrinis "Z-Wave® išmaniųjų namų tinklo mazgas. Šiame dokumente vartojama sąvoka “vartai”.
S mygtukas – Z-Wave® aptarnavimo mygtukas, esantis Z-Wave® įrenginiuose ir naudojamas įvairioms funkcijoms atlikti, pavyzdžiui, pridėti (įtraukti), pašalinti (pašalinti) ir atstatyti gamyklinius įrenginio nustatymus. Šiame dokumente vartojamas terminas "S mygtukas".

Trumpas aprašymas

"Wave 2PM" (įrenginys) yra vienas gaminys, leidžiantis nuotoliniu būdu valdyti du elektros prietaisus, pavyzdžiui, lemputes, lubų ventiliatorius ir infraraudonųjų spindulių šildytuvus. Jis įjungia (įjungia / išjungia) dvi nepriklausomas apkrovas ir matuoja jų suvartojamą galią atskirai ir bendrai. Įrenginys suderinamas su jungikliais (pagal nutylėjimą) ir mygtukais.

Sijungiklis prijungtas prie įvesties gnybto SW (SW1)

Jeigu SW (SW1) sukonfigūruotas kaip jungiklis (pagal numatytuosius nustatymus), kiekvienas jungiklio perjungimas pakeis išėjimo būseną O (O1) į priešingą būseną – įjungta, išjungta, įjungta ir t. t.

Vieną kartą pakeiskite jungiklio padėtį: Pakeiskite išėjimo būseną O (O1) į priešingą ir nusiųskite komandą susijusiems 2 ir 3 grupės įrenginiams (žr. skyrių "Z-Wave" asociacija)
Dukart keisti jungiklio padėtį: Jeigu delsa tarp pirmojo ir antrojo paspaudimo yra mažesnė nei 500 ms, tai interpretuojama kaip dukart keisti jungiklio padėtį. Siųskite komandą susijusiems prietaisams (reguliatoriams, žaliuzėms,….), esantiems susijusiose 2 ir 3 grupėse (žr. skyrių Z-Wave asociacija)

Perjungiklis prijungtas prie įvesties gnybto SW2

Jeigu SW (SW1) sukonfigūruotas kaip jungiklis (pagal numatytuosius nustatymus), kiekvienas jungiklio perjungimas pakeis išėjimo būseną O2 į priešingą būseną – įjungta, išjungta, įjungta ir t. t.

Keičiant jungiklio padėtį vieną kartą: Pakeiskite išėjimo būseną O2 į priešingą būseną ir nusiųskite komandą susijusiems 2 ir 3 grupės įrenginiams (žr. skyrių "Z-Wave" asociacija)
Dukart keisti jungiklio padėtį: Jeigu delsa tarp pirmojo ir antrojo paspaudimo yra mažesnė nei 500 ms, tai interpretuojama kaip dukart keisti jungiklio padėtį. Siųskite komandą susijusiems prietaisams (reguliatoriams, žaliuzėms,….), esantiems susijusiose 2 ir 3 grupėse (žr. skyrių Z-Wave asociacija)

Pagrindinės programos

Gyvenamosios patalpos
MDU (Daugiabučiai – butai, kondominiumai, viešbučiai ir t. t.)
Lengvoji komercija (nedideli biurų pastatai, nedideli mažmeninės prekybos/restoranai/ degalinės ir t. t.)
Vyriausybinės ir savivaldybių institucijos
Universitetas/kolegija

Įtraukos

"Shelly Qubino Wave" įrenginiai yra sukurti remiantis pasaulyje pirmaujančia išmaniųjų namų technologija – Z-Wave.

Tai reiškia, kad "Shelly Qubino Wave" veikia su visais sertifikuotais vartais, palaikančiais "Z-Wave" ryšio protokolą.

Siekiant įsitikinti, kad "Shelly Qubino Wave" gaminių funkcijos palaikomos jūsų vartuose, reguliariai atliekame mūsų įrenginių suderinamumo su įvairiais "Z-Wave" vartais testus.

Supaprastinta vidaus schema

Shelly Plus 2PM vidinė schema

Įrenginio elektrinės sąsajos

Įvestys

2 jungiklių/mygtukų įvestis su varžtiniu gnybtu
3 maitinimo šaltinio įėjimai ant varžtinių gnybtų: N (+) ir L (Ʇ)

Išėjimai

2 relinės išvestys su galios matavimu ant varžtinio gnybto

Sujungiamumas

Z-Wave – nesaugus, S0 saugumas, S2 nepatvirtintas saugumas, S2 patvirtintas saugumas

Saugumo funkcijos

Apsauga nuo perkaitimo

išjungia savo relę
išsiunčia pranešimo ataskaitą į šliuzą (aptiktas perkaitimas)
laidinės lemputės reaguoja taip, kaip nurodyta pirmiau (patikrinkite mirksėjimo režimą, kai aptiktas perkaitimas)

Kiekvienas iš toliau nurodytų veiksmų panaikina šį pavojaus signalą: maitinimo ciklas, trumpas S mygtuko paspaudimas, bet kurio jungiklio mygtuko, prijungto prie bet kurio SW (SW, SW1, SW2, …) gnybto, paspaudimas.

PAMINĖJIMAS: apsauga nuo perkaitimo visada aktyvi ir jos išjungti negalima.
Papildomas aprašymas aukščiau skyriuje Pranešimas apie aptiktą perkaitimą.

Apsauga nuo per didelės srovės

Įrenginys turi vidinę apsaugą nuo viršsrovių. Jei srovė viršija 16 A + 10 % (maksimali perjungimo srovė +10 %) ilgiau nei 5 s, prietaisas:

išjungia savo relę

³
išsiunčia pranešimo ataskaitą į šliuzo vartus (aptikta viršsrovė)
vadovaujančios lemputės reaguoja taip, kaip nurodyta pirmiau (patikrinkite mirksėjimo režimą, kai aptikta viršsrovė)

PAMINĖJIMAS: apsauga nuo viršsrovių visada aktyvi ir jos išjungti negalima.
Papildomas aprašymas aukščiau skyriuje Pranešimas apie aptiktą viršįtampį.

Palaikomi apkrovos tipai

Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)
Kondensaciniai (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)
Induktyvinis su RC snubberiu (LED šviesos diodų tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai)

Vartotojo sąsaja

S mygtukas ir darbo režimai

Įprastas režimas
Nustatymas progreso režimu
Nustatymo režimas (mygtuku S)
- Nustatymų režimas reikalingas norint pradėti norimą procedūrą, pavyzdžiui: pridėti (įtraukti), pašalinti (pašalinti), atstatyti gamyklinius parametrus ir t. t. Jo veikimo laikas yra ribotas. Baigus nustatymo režimo procedūrą, įrenginys automatiškai pereina į įprastą režimą.
- Įėjimas į nustatymo režimą:
  - Visą laiką spauskite ir laikykite prietaiso mygtuką S, kol šviesos diodas nusidažys mėlyna spalva
  - Papildomas greitas S mygtuko paspaudimas reiškia meniu keitimą begalinėje kilpoje
  - Meniu šviesos diodų būsenos laikas yra 10 s, kol vėl pereinama į normalią būseną

S mygtuko funkcijos

Rankinis Įrenginio įtraukimas į Z-Wave tinklą
Rankinis Įrenginio pašalinimas iš "Z-Wave" tinklo
Įrenginio gamyklinis iš naujo nustatymas

Specifikacijos

Elektros energijos tiekimas	110-240 V kintamosios srovės / 24 V nuolatinės srovės +/- 10 %
Energijos suvartojimas	< 0,3 W
Matuojamoji galia [W]	Taip
Didžiausia perjungimo įtampa AC	240 V
Maksimali perjungimo srovė AC	10 A vienam kanalui, 16 A iš viso, 18 A maksimali srovė
Didžiausia perjungimo įtampa DC	30 V
Didžiausia nuolatinės srovės perjungimo srovė	10 A
Apsauga nuo perkaitimo	Taip
Apsauga nuo viršįtampių	Taip
Apsauga nuo viršįtampių	Taip
Atstumas	iki 40 m patalpoje (131 pėdos) (priklauso nuo vietos sąlygų)
Z-Wave® kartotuvas:	Taip
CPU	Z-Wave® S800
Z-Wave® dažnių juostos:	868,4 MHz; 865,2 MHz; 869,0 MHz; 921,4 MHz; 908,4 MHz; 916 MHz; 919,8 MHz; 922,5 MHz; 919,7- 921,7-923,7 MHz; 868,1 MHz; 920,9 MHz
Didžiausia radijo dažnio galia, perduodama dažnio posūkyje (-iuose)	< 25 mW
Dydis (aukštis x plotis x gylis)	37 x 42 x 16 ± 0,5 mm / 1,46 x 1,65 x 0,63 ± 0,02 in
Svoris	29 g
Montavimas	Sieninė konsolė
Srieginių gnybtų maksimalus sukimo momentas	0,4 Nm / 3,5 lbin
Konduktoriaus skerspjūvis	0,5-1,5 mm² / 20-16 AWG
Konduktoriaus ilgis be juostelių	5-6 mm / 0,20-0,24 in
Kriauklės medžiaga	Plastikas
Spalva	Juoda
Ambientinė temperatūra	20°C iki 40°C / -5°F iki 105°F
Drėgmė	30-70 % RH
Maks. aukštis	2000 m / 6562 pėdų

Pagrindinė laidų schema

Atidaromas vaizdas per visą ekranąAtidaryti

Pav. 1

Atverti vaizdą per visą ekranąAtidaryti

Pav. 2

Atveriamas vaizdas per visą ekranąOpen

Pav. 3

Atverti vaizdą per visą ekranąAtidaryti

Pav. 4

Legendos

Terminalai		Laidai
N	Neutralusis gnybtas	N	Neutralus laidas
L	Gyvatuko gnybtas (110–240 V kintamosios srovės)	L	Aktyviosios srovės (110-240 V kintamosios srovės) laidas
SW 1	Perjungiklio / mygtuko įvesties gnybtas (valdo O1)	+	24 V nuolatinės srovės teigiamas laidas
SW 2	Perjungiklio / mygtuko įvesties gnybtas (O2 valdymui)	GND	24 V nuolatinės srovės įžeminimo laidas
O1	Krovos grandinės 1 išėjimo gnybtas
O2	Krovos grandinės 2 išėjimo gnybtas
+	24 V nuolatinės srovės teigiamasis gnybtas
Ʇ	24 V nuolatinės srovės įžeminimo gnybtas

Z-Wave® Svarbus atsakomybės atsisakymas

Z-Wave® belaidis ryšys ne visada gali būti 100 % patikimas. Šio Įrenginio nereikėtų naudoti situacijose, kai gyvybė ir (arba) vertingi daiktai priklauso tik nuo jo veikimo. Jei šliuzas neatpažįsta Įrenginio arba jis rodomas neteisingai, gali tekti rankiniu būdu pakeisti Įrenginio tipą ir įsitikinti, kad jūsų šliuzas palaiko "Z-Wave Plus™ daugiapakopius įrenginius.

Gedimų šalinimas

Dėl trikčių šalinimo apsilankykite mūsų palaikymo portale: https://support.shelly.cloud/

Suderinamumas su vartais

Vilnius 2PM	funkcijos – ataskaitos
Vartai	Įjungta/išjungta 1	Įjungta/išjungta 2	SW 1 įjungta/išjungta	SW 2 įjungta/išjungta	W 1	W 2	kWh	Pastabos
Namų pagalbininkas
Fibaro HC 3 / Z-Wave variklis 3
Naujiena								Bėdas su ataskaitomis galima išspręsti naudojant šį sprendimą.
Homee Cube Gen 7
Homee Cube Gen 5	P	P	P	P	P	P	P	*1
SmartThings								su "Shelly Wave" kraštine tvarkykle
Jeedom
Hubitat	❌	❌	❌	❌	❌	❌	❌
Pastabos	*1 – Prietaisas sukonfigūruotas kaip vieno kanalo prietaisas, turintis vienintelį jungiklį taikomosios programos sąsajoje, kuriuo vienu metu galima valdyti abu išėjimus.

Legenda
Simbolis	Valstybė
	Dirbantis / galimas
❌	Neveikia / neįmanoma
P	Iš dalies
N/T	Neišbandyta
TBD	Turi būti atlikta

Funkcija	Mintis
Įjungta/išjungta	tikrinama, ar įrenginys reaguoja į programėlės vartotojo sąsajos įjungimo / išjungimo komandą
SW įjungimas / išjungimas	tikrinama, ar įrenginys praneša apie įjungimo / išjungimo pokyčius pagal SW įvestį
Vatai	tikrinama, ar pranešta apie vatus (neprašytus)
kWh	tikrinama, ar pranešama apie kWh (neprašoma)
Į viršų/į apačią	tikrinama, ar įrenginys reaguoja į programėlės vartotojo sąsajos aukštyn/žemyn komandą
SW Up/Down	tikrinama, ar įrenginys praneša apie aukštyn / žemyn pokyčius pagal SW įvestį
Lentelės	patikrinta, ar skersiniai reaguoja į programos vartotojo sąsajos komandą
SW skersiniai	patikrinta, ar skersiniai praneša apie SW atliktus pakeitimus

Vartų gidai

Naudingų vadovų apie vartus galite rasti Z-Wave Shelly žinių bazėje.

Suderinamumas

Wave 2PM daugiakalbė ES atitikties deklaracija.pdf

Wave 2PM UK PSTI ACT atitikties deklaracija.pdf

Spausdintas naudotojo vadovas

Wave_2PM_multilang_2023_print_V4.pdf

Svoris	0,0050 kg
Išmatavimai	0,016 × 0,042 × 0,037 cm
Gamintojas	Shelly Group
