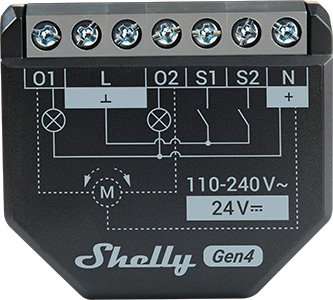

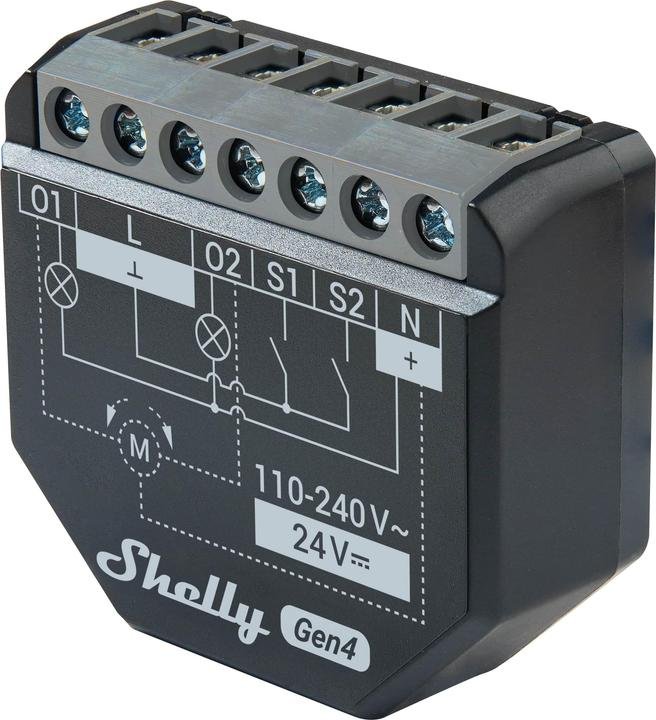

2 kanalų išmanusis jungiklis su energijos matavimu Shelly 2PM Gen4

2 kanalų išmanusis jungiklis užuolaidoms valdyti Shelly 2PM Gen4

2 kanalų išmanusis jungiklis, skirtas užuolaidoms, žaliuzėms ir roletams valdyti. Turi energijos matavimo funkciją ir palaiko kelis protokolus („Wi-Fi”, „Zigbee”, „Matter”, „Bluetooth”).

Pagrindinės funkcijos

• Daugiaprotokolinis ryšys: Galima rinktis iš Zigbee, Bluetooth, Wi-Fi ir Matter

• 2 kanalai toje pačioje fazėje

• Galios matavimas kiekviename kanale

• Rolynų (roletų) valdymas – automatizuokite ir reguliuokite roletų, žaliuzių, užuolaidų, markizių, dvikrypčių kintamosios srovės variklių padėtį

• Lampelių kampo valdymas – naudokite su žaliuzėmis ir valdykite lamelių pasvirimo padėtį (kampą), kad sureguliuotumėte šviesos kiekį kambaryje.

• „Apple Homekit” palaikymas: Prijungtus prietaisus valdykite naudodami „Apple Home” programėlę arba „Siri” per „Matter”

• Tinkamai tinka montuoti už esamų jungiklių ir kištukinių lizdų

• Palaiko tvarkaraščius, scenas ir vietinius veiksmus

• Palaiko scenarijus, HTTPS, MQTTS, įeinančius ir išeinančius žiniatinklio lizdus

• Vidinis temperatūros jutiklis apsaugai nuo perkaitimo

• Wi-Fi & amp; Zigbee diapazono plėstuvas & amp; Bluetooth šliuzas

• Lengvas valdymas naudojant „Shelly Smart Control” programėlę, daugumą platformų ir protokolų, taip pat balso asistentus. Naudokite jį su „Alexa”, „Home Assistant” arba pageidaujama automatizavimo platforma.

Trumpas aprašymas

„Shelly 2PM Gen4” yra mažos formos 2 kanalų išmanusis jungiklis su galios matavimu ir dangčio valdymu, kuris leidžia nuotoliniu būdu valdyti elektros prietaisus per mobilųjį telefoną, planšetinį kompiuterį, asmeninį kompiuterį arba namų automatizavimo sistemą. Jis gali veikti savarankiškai vietiniame „Wi-Fi” tinkle arba gali būti valdomas per debesijos namų automatizavimo paslaugas. Įrenginys taip pat turi patobulintą procesorių ir didesnę atmintį, palyginti su savo pirmtaku. Įrenginys palaiko žaliuzes, kaip ir jo pirmtakas Shelly 2PM Gen3.

„Shelly 2PM Gen4” galima pasiekti, valdyti ir stebėti nuotoliniu būdu iš bet kurios vietos, kurioje naudotojas turi interneto ryšį, jei tik įrenginys prijungtas prie „Wi-Fi” maršrutizatoriaus ir interneto.

Jį galima montuoti standartinėse elektros sieninėse dėžutėse, už elektros lizdų ir šviesos jungiklių ar kitose vietose, kur yra mažai vietos.

„Shelly 2PM Gen4” turi integruotą žiniatinklio sąsają, kuria galima stebėti ir valdyti įrenginį bei koreguoti jo nustatymus.
Prietaisas turi kelių protokolų belaidį MCU, kuris užtikrina „Zigbee” ir „Bluetooth” ryšį, užtikrinantį saugų ryšį.

Šis įrenginys suderinamas su „Matter” (numatytasis įrenginio profilis yra „Switch”).

Pagrindinės funkcijos

• Išmanusis jungiklis su galios matavimu: veikia kaip išmanusis jungiklis su papildoma galimybe matuoti energijos suvartojimą, todėl galite stebėti prijungtų prietaisų energijos suvartojimą.

• Kompaktiškas dizainas: Sukurtas kaip mažo formato jungiklis, todėl jį galima montuoti standartinėse elektros sieninėse dėžutėse, už kištukinių lizdų, šviesos jungiklių ar kitose ribotose erdvėse.

• Dėl nuotolinio valdymo: Suteikia galimybę nuotoliniu būdu valdyti elektros prietaisus mobiliuoju telefonu, planšetiniu kompiuteriu, asmeniniu kompiuteriu arba namų automatizavimo sistema.

• Valdymas vietoje ir debesyje: Gali veikti savarankiškai vietiniame „Wi-Fi” tinkle, taip pat gali būti valdomas per debesijos namų automatizavimo paslaugas.

• Pagerintas procesorius: Pagerintas procesorius ir „Zigbee” jungtis, užtikrinantys didesnį našumą.

• „Zigbee” ryšys: Zigbee galima prijungti įtraukimo tikslais, o tai gali būti naudinga sąrankos proceso metu.

• Tolydi prieiga: Galima nuotolinė prieiga, valdymas ir stebėjimas iš bet kurios vietos, kurioje yra interneto ryšys, jei įrenginys prijungtas prie „Wi-Fi” maršrutizatoriaus ir interneto.

• Įterpta žiniatinklio sąsaja:  Turi įterptą žiniatinklio sąsają, skirtą stebėjimui, valdymui ir nustatymų koregavimui.

• BLE Gateway: Medžiaga, jungianti jūsų „Shelly BLU” įrenginius su platesne „Shelly” ekosistema. Jis priima „Bluetooth” signalus ir siunčia juos į debesį arba vietoje į kitą ne „Bluetooth” įrenginį.

• „Zigbee” diapazono plėstuvas daiktų interneto įrenginiams: „Zigbee” plėstuvas naudojamas „Zigbee” tinklo pasiekiamumui išplėsti, nes priima „Zigbee” signalą, sustiprina jo stiprumą ir tada sustiprintą signalą perduoda didesniame plote.

• „Wi-Fi” ryšio diapazono ilgintuvas daiktų interneto įrenginiams: „Wi-Fi” ilgintuvas naudojamas išplėsti „Wi-Fi” tinklo aprėptį, priimant dabartinį „Wi-Fi” signalą, sustiprinant jo stiprumą ir tada perduodant sustiprintą signalą didesniame plote.

• Skirtis: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/

• Didelis integracijos spektras: Įrenginį galima integruoti su trečiųjų šalių namų sistemomis, dokumentuotu HTTP API, MQTT(s), žiniatinklio kabliukais per HTTP ir HTTPS, UDP

• KNX: palaiko KNXnet/IP komunikacijas https://shelly-api-docs.shelly.cloud/gen2/Integrations/KNX/

• Tvarkaraščiai: Galima sudaryti sudėtingų operacijų, kurios turi būti vykdomos iš anksto nustatytu laiko langu, tvarkaraščius. Vartotojai gali nurodyti laiko langus pagal datą, paros laiką, savaitės dienas, valandas, minutes ir sekundes.

• Virtualios sudedamosios dalys: https://shelly-api-docs.shelly.cloud/gen2/DynamicComponents/Virtual/

• Žaliuzių režimas: Įrenginys leidžia nuotoliniu būdu valdyti motorizuotas žaliuzes, roletus, žaliuzes, markizes ir kt. Jis matuoja prijungto prietaiso suvartojamos energijos kiekį. Rekomenduojama naudoti tik variklius su elektroniniais arba mechaniniais galiniais jungikliais. Prieš prijungiant prietaisą prie variklio, reikia teisingai nustatyti variklio ribinius jungiklius.

Panaudojimo atvejai

• Įrenginių valdymas: Naudokite jį nuotoliniu būdu valdyti ir automatizuoti įvairių elektros prietaisų, pavyzdžiui, šviestuvų, ventiliatorių ar kitų įrenginių, veikimą.

• Elektros energijos stebėjimas: Stebėkite prijungtų prietaisų elektros energijos suvartojimą realiuoju laiku. Tai naudinga norint suprasti energijos vartojimo modelius ir skatinti energijos vartojimo efektyvumą.

³

„

³

• Namų automatizavimas: Integruokite „Shelly 2PM Gen4” į namų automatizavimo sistemą, kad galėtumėte sukurti pasirinktines scenas ir tvarkaraščius savo prietaisams.

• Energetinis efektyvumas: Pasinaudokite galios matavimo funkcija, kad nustatytumėte daug energijos naudojančius prietaisus ir priimtumėte pagrįstus sprendimus, kurie pagerintų bendrą energijos vartojimo efektyvumą jūsų namuose.

• Tolydus stebėjimas: Stebėkite savo prietaisus net ir nebūdami namuose. Nuotolinės prieigos funkcija leidžia stebėti ir valdyti prijungtus prietaisus iš bet kurios vietos, kurioje yra interneto ryšys.

Namų automatizavimo naudojimo atvejai

Dviejų grandinių nepriklausomas valdymas

• Valdykite dvi skirtingas apšvietimo grandines arba prietaisus iš vieno modulio.

• Tinka dvigubiems sieniniams jungikliams (pvz., svetainės ir prieškambario apšvietimui).

• Monitoruokite energijos naudojimą atskirai kiekvienam kanalui.

Išmanusis langinių / žaliuzių / užuolaidų valdymas

• Valdo motorizuotas žaliuzes, roletus ar užuolaidas.

• Palaiko kalibravimą tiksliam atidarymo / uždarymo / sustabdymo nustatymui.

• Palaiko žaliuzių lamelių pakreipimo valdymą.

• Automatinis valdymas pagal laiką, saulės aukštį ar oro sąlygas.

Įrenginių energijos stebėsena

• Nepriklausomai stebi dviejų prietaisų (pvz., kavos aparato + skrudintuvo) elektros energijos suvartojimą.

• Gauti įspėjimus arba inicijuoti veiksmus, jei prietaisai viršija galios ribas.

Vonios ir virtuvės vėdinimas

• Kanalas 1: vonios kambario ventiliatoriaus valdymas su drėgnumu pagrįsta automatika.

• Kanalas 2: veidrodinis šildytuvas arba rankšluosčių džiovintuvas su planavimo arba temperatūros paleidimo funkcija.

Komerciniai / biuro naudojimo atvejai

Susirinkimų salės ar zonos apšvietimas

• Automatinis dviejų gretimų patalpų ar zonų apšvietimas iš vienos vietos.

• Atskirai stebėkite energijos suvartojimą, kad galėtumėte atlikti energijos auditą.

Rodymo arba iškabų valdymas

• 1 kanalas: parduotuvės iškabų apšvietimas.

• 2 kanalas: reklaminis televizorius arba kioskas.

• Įjungti tvarkaraščius arba judesio paleidimo režimą.

Langų uždengimo automatizavimas

• Automatizuoti žaliuzes ar užuolaidas konferencijų salėse ar vestibiuliuose.

• Susijunkite su aplinkos apšvietimo jutikliais arba susitikimų tvarkaraščiais.

Pramonės ir patalpų pritaikymas

Dviejų variklių valdymas

• Valdo ir stebi du mažos apkrovos variklius (pvz., ventiliatorius, vožtuvus, siurblius).

• Panaudokite su jutikliais, kad automatizuotumėte pagal aplinkos sąlygas (pvz., temperatūrą ar vandens lygį).

Dalinės apkrovos stebėjimas

• Stebėkite dviejų konkrečių apkrovų, esančių toje pačioje grandinėje, energijos suvartojimą

  .

• Tinka stebėti svarbios arba atsarginės įrangos (maršrutizatorių, modemų ir kt.) galią.

Sujungimai

„Amazon Alexa” palaikomos galimybės

Taip

„Google Smart Home” palaikomi bruožai

Taip

„Samsung SmartThings” palaikomos galimybės

Taip

Supaprastinta vidinė schema

Įrenginio elektrinės sąsajos

Įvestys

• 2 jungiklių/mygtukų įėjimai ant varžtinio gnybto: S1 ir S2

• 3 maitinimo šaltinio įėjimai ant varžtinių gnybtų: 1 N (+) ir 2 L (Ʇ)

Išėjimai

• 2 reliniai išėjimai su galios matavimu ant varžtinio gnybto

Papildoma sąsaja

• Shely firminė nuoseklioji sąsaja

⚠APSARGIAI! Aukšta įtampa ant papildomos sąsajos, kai Įrenginys įjungtas!

Prijungimas

• Wi-Fi

• Bluetooth

• Zigbee

Saugumo funkcijos

• Apsauga nuo perkaitimo

• Apsauga nuo viršįtampių

• Apsauga nuo viršįtampių

• Apsauga nuo viršįtampių

• Kliūčių aptikimas (uždengimo režimas)

• Apsaugos jungiklis (uždengimo režimas)

Palaikomi apkrovos tipai

• Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)

• Kondensaciniai (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)

• Induktyvinis su RC snubberiu (LED šviesos diodų tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai, skalbimo mašinos, džiovyklės)

Vartotojo sąsaja

Įvestys

• Vienas (valdymo) mygtukas

  • Paspauskite ir palaikykite 5 sekundes, kad įjungtumėte įrenginio prieigos tašką ir „Bluetooth” ryšį.

  • Spauskite ir palaikykite 10 sekundžių, jei norite atstatyti įrenginio gamyklinius parametrus.

  • Paspauskite mygtuką 5 kartus, kad perjungtumėte Įrenginį iš „Matter” (numatytasis) į „Zigbee” profilį. Prietaisas 3 minutes pereina į įjungimo režimą. Įtraukite Įrenginį vadovaudamiesi savo „Zigbee” namų automatizavimo sistemos instrukcijomis.

  • 3 kartus paspauskite mygtuką, kad vėl įjungtumėte įtraukimo režimą dar 3 minutėms, jei praleidote ankstesnį 3 minučių langą.

Išvestys

• LED (vienspalvė) indikacija

  • AP (prieigos taškas) įjungtas ir „Wi-Fi” išjungtas:
    1 sekundė ĮJUNGTA / 1 sekundė IŠJUNGTA

  • „Wi-Fi” įjungtas, bet neprijungtas prie „Wi-Fi” tinklo:
    1 sekundė ĮJUNGTA / 3 sekundės Išjungta

  • Prisijungta prie „Wi-Fi” tinklo:
    Nuolat ĮJUNGTA

  • „Cloud” įjungtas, bet neprijungtas:
    1 sekundė ĮJUNGTA /5 sekundės IŠJUNGTA

  • Prisijungta prie „Shelly Cloud”:
    Nuolat ĮJUNGTA

  • OTA (Over the Air Update):
    ½ sekundę ĮJUNGTA / ½ sekundę IšJUNGTA

  • Mygtukas nuspaustas ir laikomas 5 sekundes:
    ½ sekundė ĮJUNGTA / ½ sekundė IšJUNGTA

  • Mygtukas nuspaustas ir palaikytas 10 sekundžių:
    ¼ sekundė ĮJUNGTA / ¼ sekundė IšJUNGTA

Pateiktas sąrašas pradedamas nuo pradinės įrenginio būsenos ir mažiausio prioriteto. Kiekviena kita būsena panaikina ankstesnę.

Specifikacijos

Pagrindinės laidų schemos

Legenda
