Shelly Qubino Wave PM Mini
28,08€(Kaina be PVM)33,98€(Kaina su PVM)
Wave PM Mini
Įrenginio identifikavimas
Įrenginio pavadinimas: Wave PM Mini
ES dalies numeris / užsakymo kodas: QMEM-0A1PC16EU
ANZ dalies numeris/užsakymo kodas: QMEM-0A1PC16AU
JAV dalies numeris/užsakymo kodas: QMEM-0A1PC16US
"Z-Wave" gaminio tipo ID: 0x0007
"Z-Wave" gaminio ID: 0x0081
"Z-Wave" gamintojas: "Shelly Europe Ltd."
Z-Wave gamintojo ID: 0x0460
Terminologija
-
Įrenginys – Šiame dokumente terminas “Įrenginys” vartojamas kalbant apie Shelly Qubino įrenginį, kuris yra šio vadovo objektas.
-
Vartai – "Z-Wave® vartai, dar vadinami "Z-Wave® valdikliu, "Z-Wave® pagrindiniu valdikliu, "Z-Wave® pirminiu valdikliu arba "Z-Wave® koncentratoriumi ir t. t., yra įrenginys, kuris tarnauja kaip centrinis "Z-Wave® išmaniųjų namų tinklo mazgas. Šiame dokumente vartojama sąvoka “vartai” .
-
S mygtukas – Z-Wave® aptarnavimo mygtukas, esantis Z-Wave® įrenginiuose ir naudojamas įvairioms funkcijoms atlikti, pavyzdžiui, pridėti (įtraukti), pašalinti (pašalinti) ir atstatyti gamyklinius įrenginio nustatymus. Šiame dokumente vartojamas terminas "S mygtukas".
Trumpas aprašymas

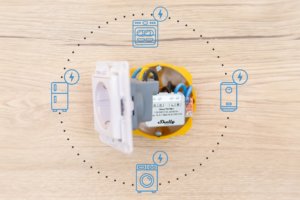

Įrenginys yra mažos formos išmanusis elektros energijos skaitiklis, leidžiantis nuotoliniu būdu stebėti iki 16 A apkrovos elektros prietaisų suvartojamą elektros energiją.
Pagrindinės taikymo sritys
-
Gyvenamosios patalpos
-
MDU (Daugiabučiai – butai, kondominiumai, viešbučiai ir t. t.)
-
Lengvoji komercija (nedideli biurų pastatai, nedideli mažmeninės prekybos/restoranai/ degalinės ir t. t.)
-
Vyriausybinės ir savivaldybių institucijos
-
Universitetas/kolegija
Įtraukos
"Shelly Qubino Wave" įrenginiai yra sukurti remiantis pasaulyje pirmaujančia išmaniųjų namų technologija – Z-Wave.
Tai reiškia, kad "Shelly Qubino Wave" veikia su visais sertifikuotais vartais, palaikančiais "Z-Wave" ryšio protokolą.
Siekiant įsitikinti, kad "Shelly Qubino Wave" gaminių funkcijos palaikomos jūsų vartuose, reguliariai atliekame mūsų įrenginių suderinamumo su įvairiais "Z-Wave" vartais testus.
Supaprastinta vidaus schema
Įrenginio elektrinės sąsajos
Įvestys
-
2 maitinimo šaltinio įvestys su sraigtiniais gnybtais: N, L
Išėjimai
-
2 išėjimai su galios matavimu ant varžtinio gnybto
Papildoma sąsaja
N/A
Sujungiamumas
Z-Wave – nesaugus, S0 saugumas, S2 nepatvirtintas saugumas, S2 patvirtintas saugumas
Saugumo funkcijos
Apsauga nuo perkaitimo
-
išjungia savo relę
-
išsiunčia pranešimo ataskaitą į šliuzą (aptiktas perkaitimas)
-
laidinės lemputės reaguoja taip, kaip nurodyta pirmiau (patikrinkite mirksėjimo režimą, kai aptiktas perkaitimas)
Kiekvienas iš toliau nurodytų veiksmų panaikina šį pavojaus signalą: maitinimo ciklas, trumpas S mygtuko paspaudimas, bet kurio jungiklio mygtuko, prijungto prie bet kurio SW (SW, SW1, SW2, …) gnybto, paspaudimas.
PAMINĖJIMAS: apsauga nuo perkaitimo visada aktyvi ir jos išjungti negalima.
Papildomas aprašas aukščiau skyriuje Pranešimas apie aptiktą perkaitimą.
Apsauga nuo per didelės srovės
Įrenginys turi vidinę apsaugą nuo viršsrovių. Jei srovė viršija 16 A + 10 % (maksimali perjungimo srovė +10 %) ilgiau nei 5 s, prietaisas:
-
išjungia savo relę
³
-
išsiunčia pranešimo ataskaitą į vartus (aptiktas viršįtampis)
-
šviesos diodų lemputės reaguoja, kaip nurodyta pirmiau (patikrinkite šviesos diodų mirksėjimo režimą, kai aptikta viršsrovė)
Kiekvienas iš šių veiksmų panaikina šį pavojaus signalą: maitinimo ciklas, trumpas S mygtuko paspaudimas, bet kurio jungiklio / mygtuko, prijungto prie bet kurio SW (SW, SW1, SW2, …) gnybto, paspaudimas.
PAMINĖJIMAS: apsauga nuo viršįtampių visada aktyvi ir jos negalima išjungti.
Papildomas aprašymas aukščiau skyriuje Pranešimas apie aptiktą viršįtampį.
Apsauga nuo viršįtampių
Įrenginys turi vidinę apsaugą nuo viršįtampio. Ji galioja esant standartinei 230 V kintamosios srovės maitinimo įtampai. Jei įtampa viršija 240 V kintamosios srovės + 15 % (278 V kintamosios srovės) daugiau nei 5 s, prietaisas:
-
išjungs savo relę
³
"
-
išsiunčia pranešimo ataskaitą į šliuzą (aptiktas viršįtampis)
-
šviesos diodų lemputės reaguoja, kaip nurodyta pirmiau (patikrinkite šviesos diodų mirksėjimo režimą, kai aptikta viršįtampis)
Kiekvienas iš šių veiksmų panaikina šį pavojaus signalą: maitinimo ciklas, trumpas S mygtuko paspaudimas, bet kurio jungiklio / mygtuko, prijungto prie bet kurio SW (SW, SW1, SW2, …) gnybto, paspaudimas.
PAMINĖJIMAS: apsauga nuo viršįtampio visada aktyvi ir jos išjungti negalima.
Papildomas aprašymas aukščiau skyriuje Pranešimas apie aptiktą viršįtampį.
Palaikomi apkrovos tipai
-
Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)
-
Kondensaciniai (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)
-
Induktyvinis su RC snubberiu (LED šviesos diodų tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai)
Vartotojo sąsaja
S mygtukas ir darbo režimai
-
Įprastas režimas
-
Nustatymas progreso režimu
-
Nustatymo režimas (mygtuku S)
-
Nustatymų režimas reikalingas norint pradėti norimą procedūrą, pavyzdžiui: pridėti (įtraukti), pašalinti (pašalinti), atstatyti gamyklinius parametrus ir t. t. Jo veikimo laikas ribotas. Baigus nustatymo režimo procedūrą, įrenginys automatiškai pereina į įprastą režimą.
-
Įėjimas į nustatymo režimą:
-
Visą laiką spauskite ir laikykite prietaiso mygtuką S, kol šviesos diodas nusidažys mėlyna spalva
-
Papildomas greitas S mygtuko paspaudimas reiškia meniu keitimą begalinėje kilpoje
-
Meniu šviesos diodų būsenos laikas yra 10 s, kol vėl pereinama į normalią būseną
-
-
S mygtuko funkcijos
-
Rankinis Įrenginio įtraukimas į Z-Wave tinklą
-
Rankinis Įrenginio pašalinimas iš "Z-Wave" tinklo
-
Įrenginio gamyklinis iš naujo nustatymas
Specifikacijos
|
Elektros energijos tiekimas |
110-240 V kintamosios srovės, 50/60 Hz |
|
Energijos suvartojimas |
< 0,3 W |
|
Matuojamoji galia (W) |
Taip |
|
Išorinė apsauga |
16 A, suveikimo charakteristika B arba C 6 kA pertraukimo riba Energijos ribojimo klasė 3 |
|
Maksimali matavimo galia |
3840 W |
|
Maksimalioji matavimo srovė |
16 A |
|
Apsauga nuo perkaitimo |
Taip |
|
Atstumas |
Uždaroje patalpoje iki 40 m (131 pėdos) (priklauso nuo vietos sąlygų) |
|
Z-Wave® kartotuvas |
Taip |
|
CPU |
Z-Wave® S800 |
|
Z-Wave® dažnių juostos |
868,4 MHz; 865,2 MHz; 869,0 MHz; 921,4 MHz; 908,4 MHz; 916 MHz; 919,8 MHz; 922,5 MHz; 919,7-921,7-923,7 MHz; 868,1 MHz; 920,9 MHz |
|
Didžiausia radijo dažnio galia, perduodama dažnių juostoje (-ose) |
< 25 mW |
|
Dydis (aukštis x plotis x gylis) |
29x35x16 ±0,5 mm / 1,11×1,35×0,63 ±0,02 in |
|
Svoris |
13 ±1 g / 0,46 ±0,04 oz |
|
Montavimas |
Sieninė dėžutė |
|
Srieginių gnybtų maksimalus sukimo momentas |
0,4 Nm / 3,54 lbin |
|
Konduktoriaus skerspjūvis |
0,5-1,5 mm² / 20-16 AWG |
|
Konduktoriaus ilgis be juostelių |
5-6 mm / 0,20-0,24 in |
|
Kriauklės medžiaga |
Plastikas |
|
Spalva |
Šviesiai pilka |
|
Ambientinė temperatūra |
20°C iki 40°C / -5°F iki 105°F |
|
Drėgmė |
30-70 % RH |
|
Maks. aukštis |
2000 m / 6562 pėdų |
|
Ambientinė temperatūra |
20°C iki 40°C / -5°F iki 105°F |
|
Drėgmė |
30-70 % RH |
|
Maks. aukštis |
2000 m / 6562 pėdų |
Pagrindinė laidų schema
|
Atveriamas vaizdas per visą ekranąAtverti
|
Atveriamas vaizdas per visą ekranąAtverti
|
Legendos
|
Terminalai |
|
Kabeliai |
|
|---|---|---|---|
|
N |
Neutralusis gnybtas |
N |
Neutralus laidas |
|
L |
Gyvatuko gnybtas (110–240 V kintamosios srovės) |
L |
Gyvąjį (110-240 V kintamosios srovės) laidą |
|
O |
Krovos grandinės išėjimo gnybtas |
|
|
|
|
|
S |
S mygtukas |
Z-Wave® Svarbus atsakomybės atsisakymas
Z-Wave® belaidis ryšys ne visada gali būti 100 % patikimas. Šio Įrenginio nereikėtų naudoti situacijose, kai gyvybė ir (arba) vertingi daiktai priklauso tik nuo jo veikimo. Jei šliuzas neatpažįsta Įrenginio arba jis rodomas neteisingai, gali tekti rankiniu būdu pakeisti Įrenginio tipą ir įsitikinti, kad jūsų šliuzas palaiko "Z-Wave Plus™ daugiapakopius įrenginius.
Gedimų šalinimas
Dėl trikčių šalinimo apsilankykite mūsų palaikymo portale: Palaikymas
Suderinamumas
|
Wave 1 mini |
funkcijos – ataskaitos |
||
|
Vartai |
Įjungta/išjungta |
SW Įjungta/išjungta |
Pastabos |
|
Namų pagalbininkas |
|
|
|
|
Fibaro HC 3 / Z-Wave variklis 3 |
|
|
|
|
Naujiena |
|
|
|
|
Homee Cube Gen 7 |
|
|
|
|
Homee Cube Gen 5 |
|
❌ |
|
|
Sumanūs dalykai |
|
|
|
|
Jeedom |
TBD |
TBD |
|
|
Hubitat |
TBD |
TBD |
|
|
Legenda |
||||
|
Simbolis |
Valstybė |
|||
|
|
Dirbantis / galimas |
|||
|
❌ |
Neveikia / neįmanoma |
|||
|
P |
Iš dalies |
|||
|
N/T |
Neišbandyta |
|||
|
TBD |
Turi būti atlikta |
|||
|
Funkcija |
Mintis |
|---|---|
|
Įjungta/išjungta |
tikrinama, ar įrenginys reaguoja į programėlės vartotojo sąsajos įjungimo / išjungimo komandą |
|
SW įjungimas / išjungimas |
tikrinama, ar įrenginys praneša apie įjungimo / išjungimo pokyčius pagal SW įvestį |
|
Vatai |
tikrinama, ar pranešta apie vatus (neprašytus) |
|
kWh |
tikrinama, ar pranešama apie kWh (neprašoma) |
|
Į viršų/į apačią |
tikrinama, ar įrenginys reaguoja į programėlės vartotojo sąsajos aukštyn/žemyn komandą |
|
SW Up/Down |
tikrinama, ar įrenginys praneša apie aukštyn / žemyn pokyčius pagal SW įvestį |
|
Lentelės |
tikrinama, ar skersiniai reaguoja į programos vartotojo sąsajos komandą |
|
SW skersiniai |
patikrinta, ar skersiniai praneša apie SW atliktus pakeitimus |
Vartų gidai
Naudingų vadovų apie vartus galite rasti Z-Wave Shelly žinių bazėje.
Suderinamumas
Wave PM Mini daugiakalbė ES atitikties deklaracija.pdf
Wave PM Mini UK PSTI ACT atitikties deklaracija.pdf
Spausdintas naudotojo vadovas
Wave_PM_mini_user_guide_multilang_2023_print_v2.pdf
