„Shelly Dimmer” 0/1-10V PM Gen3

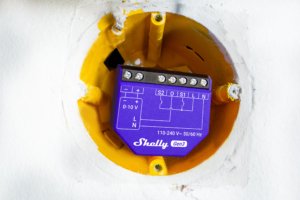

Įrenginio identifikavimas

• Įrenginio pavadinimas: Shelly Dimmer 0/1-10V PM Gen3

• Įrenginio modelis: S3DM-0010WW

• Įrenginio SSID: Shelly0110DimG3-XXXXXXXXXXXX

• BLE modelio ID: 0x1072

Trumpas aprašymas

„Shelly Dimmer 0/1-10V PM Gen3” (toliau – Įrenginys) – tai išmanusis reguliatorius, leidžiantis nuotoliniu būdu valdyti reguliatorius per mobilųjį telefoną, planšetinį kompiuterį, asmeninį kompiuterį arba namų automatizavimo sistemą. Jis gali veikti savarankiškai vietiniame „Wi-Fi” tinkle arba gali būti valdomas per debesijos namų automatizavimo paslaugas. Įrenginys yra srovės šaltinio valdiklis ir palaiko 0-10V ir 1-10V tipų tvarkykles.

Pagrindinės funkcijos

• „Bluetooth”: Įrenginys atitinka „Bluetooth” standartą ir gali prisijungti prie kitų „Bluetooth” įrenginių ir keistis duomenimis trumpu atstumu.

• BLE šliuzas: Palengvina ryšį tarp BLE ir „Wi-Fi” palaikančių įrenginių.

• Wi-Fi: Įrenginys gali prisijungti prie belaidžio tinklo.

• Wi-Fi diapazono plėstuvas: Pakartotinai perduoda „Wi-Fi” signalą ir praplečia jo veikimo zoną.

•

• Skriptų kūrimas: Leidžia kurti automatizavimo scenarijus naudojant skriptus.

•

• Pagrindiniai tvarkaraščiai: Palaiko savaitinius tvarkaraščius ir procedūras, įskaitant ryškumo, perėjimo trukmės ir apvertimo signalo vertės nustatymą.

• Išplėstiniai tvarkaraščiai: Palaiko išsamius tvarkaraščius ir procedūras ištisus metus su plačiu laiko reguliavimo diapazonu nuo sekundžių iki mėnesių, įskaitant ryškumo, perėjimo trukmės ir apvertimo signalo vertės nustatymą.

• Suderinamas su „Shelly Plus Add-On”: Įrenginys palaiko jutiklio sąsajos ryšį su „Shelly Plus” įrenginiais.

• Automatinis įjungimo / išjungimo laikmatis: Leidžia nustatyti automatinį įjungimo / išjungimo laikmatį.

• ³

  „”.

• Vietiniai veiksmai: Leidžia kurti automatizavimo scenarijus vietiniame „Wi-Fi” tinkle, įskaitant ryškumo, perėjimo trukmės ir apvertimo signalo vertės nustatymą.

• Webhooks: Palaiko automatizavimą per lengvą, įvykiais pagrįstą ryšį su kitais prietaisais.

• Suderinamumas: Puikiai suderinamas su trečiųjų šalių namų automatizavimo sistemomis.

•

• Nereikia koncentratoriaus: Paruošta naudoti vietoje arba nuotoliniu būdu per „Shelly Smart Control” arba 3-iosios šalies sistemas.

• Veiksmų žurnalas: Saugoma išsami įvykių istorija.

• ³

  „”.

•

• KVS (rakto ir vertės saugykla): KVS paslauga užtikrina pagrindinę nuolatinę rakto ir vertės porų saugyklą.

• Temperatūros, drėgmės ir šviesos pritaikomos ribos ir poslinkiai kai/jei naudojamas priedas „Plus”

• Sauga: Virš srovės / įtampos / galios apsaugos

•

• Galios matavimas: Tikslus energijos suvartojimo stebėjimas. Rodoma informacija apie įtampą (V), srovę (A) ir suvartojimą (W)

  .

• Įvairių tvarkyklių integravimas: Palaiko 0-10V ir 1-10V tipų tvarkykles (lemputes, variklius, vožtuvus ir kt.).

• Nakties režimas: Leidžia nustatyti tam tikrą įvesties šviesų ryškumą nakties metu.

  • Jei Nakties režimo ryškumas < min_brightness_on_toggle, tuomet taikomas min_brightness_on_toggle

• Veiklos įvesties režimas su jungikliais ir (arba) mygtukais: leidžia lanksčiai valdyti įvestį naudojant jungiklius ir (arba) mygtukus

  • Vieno mygtuko apšvietimo valdymas

  • Dviejų mygtukų reguliavimo valdymas

• Pereinamojo laikotarpio trukmė: Kontroliuoja užtamsinimo laiką nuo 0 iki 100 % perjungiant įjungimą ir nuo 100 iki 0 % perjungiant išjungimą.

• Minimalus ryškumas perjungiant Įjungta: Ryškumo lygis (procentais), taikomas, kai yra perjungimas Įjungta ir dabartinis ryškumas yra mažesnis nei ‘Minimalus ryškumas perjungiant’. Numatytoji reikšmė yra 3 %. Netaikoma, kai tvarkaraščiuose ir veiksmuose nustatytas aiškus (pasirinktinis) perėjimas.

• Min/Max ryškumas: Pakeičia pritemdymo signalo diapazoną, kad būtų galima tiksliau valdyti išėjimo ryškumą.

• Mygtukų išnykimo greitis: Valdo, kaip greitai keičiasi išėjimo ryškumas laikant mygtuką (-us). Numatytoji reikšmė yra 3 kartus.

• Mygtuko išankstiniai nustatymai: Būsena, kuri bus taikoma dvigubo paspaudimo (dvigubo paspaudimo) įvykio metu. Numatytoji reikšmė yra 100%

• Virtualieji komponentai: Specialus komponentų rinkinys, kurių iš pradžių įrenginyje nėra ir kuriuos naudotojas sukuria dinamiškai.

Pagrindinės programos

• Gyvenamosios paskirties

• MDU (Daugiabučiai – butai, kondominiumai, viešbučiai ir t. t.)…



• Lengvoji komercinė veikla (nedideli biurų pastatai, nedideli mažmeninės prekybos / restoranų / degalinių pastatai ir t. t.)…



• Vyriausybinės ir savivaldybių institucijos

• Universitetas/kolegija

Panaudojimo atvejai

• Nustatykite tobulą ryškumą 0-10 V diapazone ir reguliuokite reguliuojamų šviesų ryškumą.

• Sukurkite išmaniuosius tvarkaraščius, kad šviesos automatiškai reguliuotų savo ryškumą visą dieną.

• Remontavus esamą apšvietimo sistemą su „Dimmer 0/1-10V PM Gen3”, toliau naudokite esamus jungiklius.

• Lengvai sinchronizuokite apšvietimą su saulėtekio ir saulėlydžio laiku naudodami išmaniuosius tvarkaraščius.

• Įjunkite naktinį režimą, kad sumažintumėte ryškumą nakties metu.

• Sujunkite „Dimmer 0/1-10V PM Gen3” su trečiųjų šalių sistemomis, tokiomis kaip „Home Assistant”, „Google Home”, „Alexa” ir „SmartThings”, kad išplėstumėte valdymo galimybes.

• Panaudokite prietaisą šviesoms pritemdyti iki ar žemyn vienu ar dvigubu mygtuko paspaudimu.

• Stebėkite ir matuokite prijungtų šviestuvų energijos suvartojimą, kad galėtumėte valdyti energiją.

Sujungimai

„Amazon Alexa” palaikomos galimybės

Taip

„Google Smart Home” palaikomi bruožai

Taip

„Samsung SmartThings” palaikomos galimybės

Taip

Supaprastinta vidaus schema

Įrenginio elektrinės sąsajos

Įvestys

• 2 jungiklių/mygtukų įėjimai su varžtiniais gnybtais: S1 ir S2

• 2 maitinimo šaltinio įėjimai ant varžtinių gnybtų: 1 N ir 1 L

Išėjimai

• 2 0-10V išėjimai su varžtiniais gnybtais: + ir –

• 1 relinė išvestis su galios matavimu ant varžtinio gnybto

Papildoma sąsaja

• Shely firminė nuoseklioji sąsaja

⚠PAVOJINGAI! Aukšta įtampa papildinio sąsajoje, kai Įrenginys įjungtas!

Prijungimas

• Wi-Fi

• Bluetooth

Saugumo funkcija

• Apsauga nuo perkaitimo

• Apsauga nuo viršįtampių

• Apsauga nuo viršįtampių

• Apsauga nuo viršįtampių

Palaikomi apkrovos tipai

• 0-10V signalų valdymas įvairių tipų tvarkyklėms (šviesoms, varikliams, vožtuvams ir t. t.)

• 1-10V signalo valdymas

• Rezistyvinis (kaitrinės lemputės, šildymo prietaisai)

• Kondensaciniai (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)

• Induktyvinis su RC snubberiu (LED šviesos diodų tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai, skalbimo mašinos, džiovyklės)

Vartotojo sąsaja

Įvestys

• Vienas (valdymo) mygtukas

  • Paspauskite ir palaikykite 5 sekundes, kad įjungtumėte įrenginio prieigos tašką ir „Bluetooth” ryšį.

  • Spauskite ir palaikykite 10 sekundžių, jei norite atstatyti įrenginio gamyklinius parametrus.

Išvestys

• LED (vienspalvė) indikacija

  • AP (prieigos taškas) įjungtas ir „Wi-Fi” išjungtas:
    1 sekundė ĮJUNGTA / 1 sekundė IŠJUNGTA

  • „Wi-Fi” įjungtas, bet neprijungtas prie „Wi-Fi” tinklo:
    1 sekundė ĮJUNGTA / 3 sekundės Išjungta

  • Prisijungta prie „Wi-Fi” tinklo:
    Nuolat ĮJUNGTA

  • „Cloud” įjungtas, bet neprijungtas:
    1 sekundė ĮJUNGTA /5 sekundės IŠJUNGTA

  • Prisijungta prie „Shelly Cloud”:
    Nuolat ĮJUNGTA

  • OTA (Over the Air Update):
    ½ sekundę ĮJUNGTA / ½ sekundę IšJUNGTA

  • Mygtukas nuspaustas ir laikomas 5 sekundes:
    ½ sekundė ĮJUNGTA / ½ sekundė IšJUNGTA

  • Mygtuko paspaudimai ir laikymas 10 sekundžių:
    ¼ sekundė ĮJUNGTA / ¼ sekundė IšJUNGTA

Pateiktas sąrašas pradedamas nuo pradinės įrenginio būsenos ir mažiausio prioriteto. Kiekviena kita būsena panaikina ankstesnę.

Specifikacijos

Pagrindinės laidų schemos

Legenda
